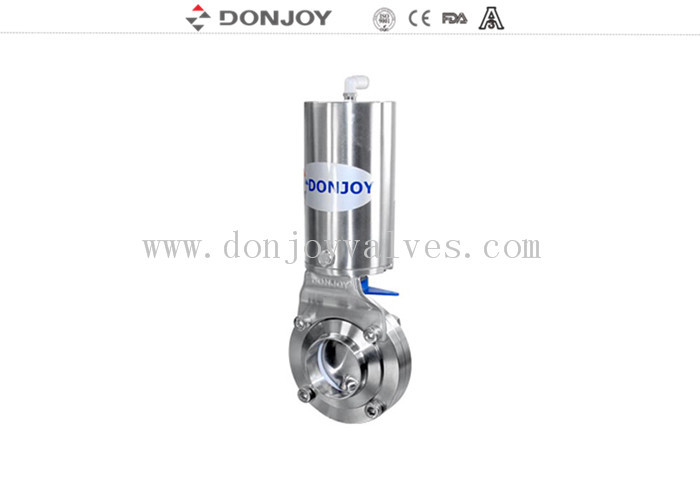

DN10-DN300 Klep kupu-kupu pengelasan sanitasi dengan PneumaticAkuator
|
Parameter teknis
|
|
Bahan baja
|
Bagian-bagian baja basah produk
|
AISI 304 atau 316L
(1.4306 / 1.4404)
|
Dilengkapi dengan bahan
laporan inspeksi
|
|
Bagian baja lainnya
|
AISI 304
|
|
Bahan segel
|
Standar
|
EPDM
|
Semua bahan segel sesuai
dengan FDA 21CFR117.2600
|
|
Pilihan
|
VMQ / Viton (FPM) |
|
Tekanan
|
Tekanan kerja
|
≤145psi (10bar)
|
|
Tekanan pasokan untuk aktuator udara
|
70 ~ 116psi (5 ~ 8bar)
|
|
Suhu
|
Suhu kerja
|
EPDM: 14 ~ 248°F (-10 ~ 120°C)
VMQ (Silicone): -58 ~ 356°F (-50 ~ +180°C)
Viton (FPM): -22 ~ 428°F (-30 ~ +220°C)
|
|
Suhu sterilisasi
|
150°C (302°F), maksimal 20 menit
|
|
Pengolahan permukaan
|
Pengolahan permukaan bagian dalam
|
Ra 16 ~ 32μin (0,4 ~ 0,8μm)
|
|
Pengolahan permukaan luar
|
Ra 32 ~ 64μin (0,8 ~ 1,6μm)
|
|
Hubungan
|
Koneksi ujung: dilas dengan ujung, penjepit sanitasi, pria dan wanitaHedeaded, flanged, I-line atau lainnya atas permintaan.
|
|
Aktuator
|
Biasanya tertutup (NC) - Udara untuk dibuka dan pegas untuk ditutup;
Biasanya terbuka (NO) - Udara untuk menutup dan mata air untuk membuka;
Air to Air (AA) - Air untuk membuka, udara untuk menutup.
|
Katup Kupu-Kupu Sanitasi
Katup kupu-kupu sanitasi juga disebut sebagai katup kupu-kupu higienis yang merupakan jenis perangkat kontrol aliran, yang digunakan untuk membuat cairan mulai atau berhenti mengalir melalui bagian pipa.
Klep kupu-kupu sanitasi digunakan untuk:
Katup kupu-kupu sanitasi Donjoy banyak digunakan untuk industri kimia, minyak bumi, metalurgi, pipa ledeng, makanan, bio-farmasi dan industri kimia; Katup kupu-kupu baja tahan karat Donjoy,Perlengkapan sanitasi adalah produk berkualitas tinggi, dapat digunakan untuk industri susu, farmasi, bir, minuman, minyak makan dan industri lainnya untuk memenuhi kebutuhan profesional mereka.
Keuntungan dari katup kupu-kupu sanitasi Donjoy:
Katup kupu-kupu sanitasi Donjoy memiliki banyak keuntungan seperti koneksi yang dapat dilepas, struktur sederhana dan pemeliharaan yang mudah;
Penutup karet dan pelat katup kupu-kupu Donjoy adalah potongan berkualitas tinggi untuk memastikan kinerja penggunaan dan umur pakai;Katup Donjoy dapat menyediakan bahan tubuh katup dan cakram seperti AISI 304 atau AISI 316L, 304Land 316 bahan, otomatis atau manual operasi katup sesuai dengan permintaan Anda.
Aplikasi:
DONJOY adalah alat penggerak klep kupu-kupu pneumatik sanitasi dengan ujung las but, yang banyak digunakan dalam sistem pipa proses untuk isolasi dan kontrol. klep kupu bekerja secara otomatis.
Spesifikasi:
Ukuran yang tersedia: 1/2" sampai 12" (1/2", 3/4", 1 ′′, 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300)
Bahan: Bahan bodi katup dan cakram dapat AISI 304 atau AISI 316L, bahan 304L dan 316 tersedia atas permintaan.
Tekanan kerja maksimum: 145psi (10bar) untuk DN25/1"-DN100/4"; 116psi (8bar) untuk DN125/5"-DN150/6"; 73psi (5bar) untuk DN200/8"-DN300/12".
Operasi: Aktuator vertikal SS304, NC (biasanya tertutup) / NO (biasanya terbuka) / AA (udara ke udara) jenis untuk dipilih.
Tekanan pasokan udara: 70-116psi (5-8bar)
Kisaran suhu: 14 ~ 248°F (-10 ~ 120°C) dengan kursi EPDM, -58 ~ 356°F (-50 ~ + 180°C) dengan kursi VMQ (Silicone).
Koneksi ujung: dilas di belakang / dilas di belakang.
Perawatan permukaan: Ra 16 ~ 32μin (0,4 ~ 0,8μm), Ra 32μin adalah standar.
Pilihan:
Tubuh katup dan bahan cakram dapat AISI 304 atau AISI 316L, 304L dan 316 bahan tersedia atas permintaan.Kedung dan gasket dapat EPDM, VMQ (Silicone) atau Viton (FPM),semua sesuai dengan FDA 21CFR177.2600. Koneksi ujung dapat dilas dengan butt, sanitary tri-clamp, threaded, flanged, I-line atau lainnya atas permintaan.Gang: 4-posisi tarik pegangan; multi-posisi pegangan dengan penutup plastik atau dalam murni
Baja tahan karat.
Aktuator untuk mencapai operasi otomatis:
Aktuator pneumatik stainless steel (tipe vertikal), aktuator pneumatik aluminium (tipe horizontal), dan aktuator listrik.
NC dioperasikan: biasanya ditutup (gagal ditutup) --- udara untuk membuka, pegas untuk menutup
NO dioperasikan: terbuka secara normal (tidak terbuka) --- udara untuk menutup, mata air untuk membuka
Dioperasikan AA: beraksi ganda---udara untuk membuka, udara untuk menutup
Kontrol cerdas katup: sensor posisi, pengontrol C-top, pengontrol C-top (AS-I)
Standar: DIN, 3A, SMS, ISO / IDF, BS / RJT, dan ASME / BPE
