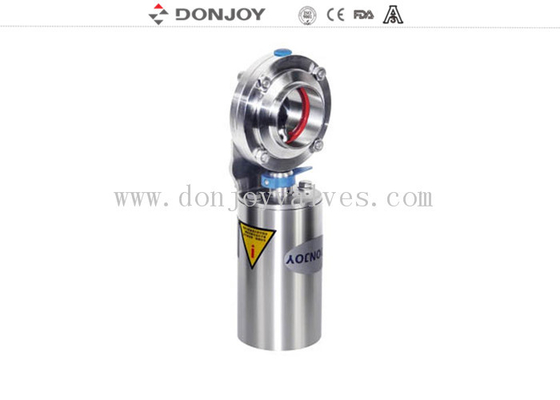

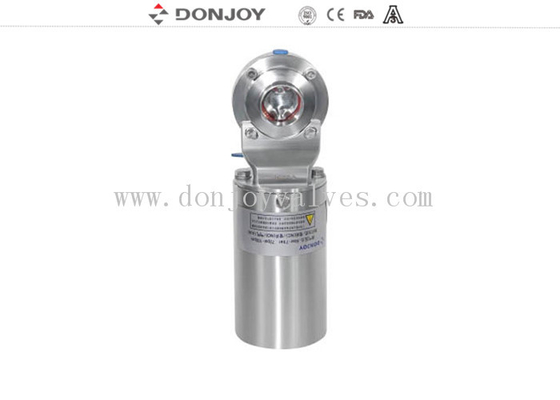

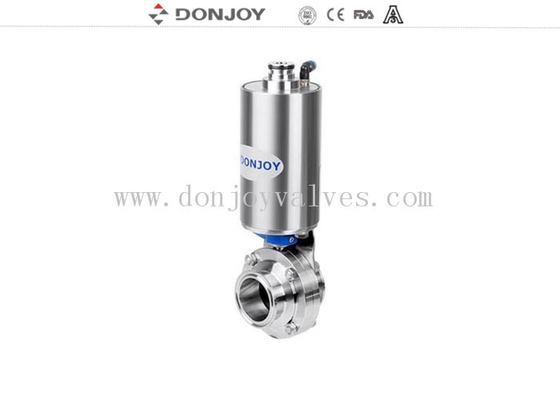

Pneumatic Operasi Sanitasi Klep Kupu-kupu dengan ujung Clamped Silicon segel 12 "
|
Parameter teknis
|
|
Bahan baja
|
Bagian-bagian baja basah produk
|
AISI 304 atau 316L
(1.4306 / 1.4404)
|
Dilengkapi dengan bahan
laporan inspeksi
|
|
Bagian baja lainnya
|
AISI 304
|
|
Bahan segel
|
Standar
|
EPDM
|
Semua bahan segel sesuai
dengan FDA 21CFR177.2600
|
|
Pilihan
|
VMQ / Viton (FPM)
|
|
Tekanan
|
Tekanan kerja
|
≤145psi (10bar)
|
|
Tekanan pasokan udara
alat penggerak
|
70 ~ 116psi (5 ~ 8bar)
|
|
Suhu
|
Suhu kerja
|
EPDM: 14 ~ 248°F (-10 ~ 120°C)
VMQ (Silicone): -58 ~ 356°F (-50 ~ +180°C)
Viton (FPM): -22 ~ 428°F (-30 ~ +220°C)
|
|
Suhu sterilisasi
|
150°C (302°F), maksimal 20 menit
|
|
Pengolahan permukaan
|
Pengolahan permukaan bagian dalam
|
Ra 16 ~ 32μin (0,4 ~ 0,8μm)
|
|
Pengolahan permukaan luar
|
Ra 32 ~ 64μin (0,8 ~ 1,6μm)
|
|
Hubungan
|
Koneksi ujung: las punggung, penjepit sanitasi, pria dan wanita berujung,Flanged, I-line atau lainnya atas permintaan.
|
|
Aktuator
|
Biasanya tertutup (NC) - Udara untuk dibuka dan pegas untuk ditutup;
Biasanya terbuka (NO) - Udara untuk menutup dan mata air untuk membuka;
Udara ke Udara (AA) - Udara untuk dibuka, udara untuk ditutup
|
Data
| Pneumatic actuator |
|
Ukuran |
Rekomendasi ukuran katup |
| Katup kupu-kupu |
Katup bola |
| 70 |
DN10-DN50,0.5 "-2" |
DN10-DN25,0.5 "-1" |
| 85 |
DN10-DN100,1 "-4" |
DN10-DN40,0.5 "-1.5" |
| 114 |
DN100-DN125,4"-5" |
DN50-DN65,2"-2,5" |
| 133 |
DN150-DN200,6 "-8" |
DN80-DN100,3 "-4" |
| 168 |
DN200-DN300,8 "-12" |
DN100,4" |
Aplikasi:
ventil kupu-kupu sanitasi tipe pneumatik dengan ujung yang dilas / dilas dengan ujung, yang banyak digunakan dalam sistem pipa proses untuk isolasi dan kontrol.
Spesifikasi:
Ukuran yang tersedia: 1/2" sampai 12" (1/2", 3/4", 1 ′′, 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300)
Bahan: Bahan bodi katup dan cakram dapat AISI 304 atau AISI 316L, bahan 304L dan 316 tersedia atas permintaan.
Tekanan kerja maksimum: 145psi (10bar) untuk DN25/1"-DN100/4"; 116psi (8bar) untuk DN125/5"-DN150/6"; 73psi (5bar) untuk DN200/8"-DN300/12".
Operasi: Aktuator vertikal SS304, NC (biasanya tertutup) / NO (biasanya terbuka) / AA (udara ke udara) jenis untuk dipilih.
Tekanan pasokan udara: 70-116psi (5-8bar)
Kisaran suhu: 14 ~ 248°F (-10 ~ 120°C) dengan kursi EPDM, -58 ~ 356°F (-50 ~ + 180°C) dengan kursi VMQ (Silicone).
Koneksi ujung: dilas di belakang / dilas di belakang.
Perawatan permukaan: Ra 16 ~ 32μin (0,4 ~ 0,8μm), Ra 32μin adalah standar.
Pilihan:
Tubuh katup dan bahan cakram dapat AISI 304 atau AISI 316L, 304L dan 316 bahan tersedia atas permintaan.Kedung dan gasket dapat EPDM, VMQ (Silicone) atau Viton (FPM),semua sesuai dengan FDA 21CFR177.2600Koneksi ujung dapat dilas butt-, tri-clamp sanitasi, threaded, flanged, I-line atau lainnya atas permintaan.
Pegangan: pegangan tarik 4 posisi; pegangan multi-posisi dengan penutup plastik atau dari stainless steel murni.
Aktuator untuk mencapai operasi otomatis:
Aktuator pneumatik stainless steel (tipe vertikal), aktuator pneumatik aluminium (tipe horizontal), dan aktuator listrik.
NC dioperasikan: biasanya ditutup (gagal ditutup) --- udara untuk membuka, pegas untuk menutup
NO dioperasikan: terbuka secara normal (tidak terbuka) --- udara untuk menutup, mata air untuk membuka
Dioperasikan AA: beraksi ganda---udara untuk membuka, udara untuk menutup katup kontrol cerdas: sensor posisi, C-top controller, C-top controller (AS-I)
Standar: DIN, 3A, SMS, ISO / IDF, BS / RJT, dan ASME / BPE
|
Pelabuhan pasokan udara
|
Akturator AA
|
1 ¢-4 ¢
|
kedua port adalah G1/8
|
|
>4
|
Satu port adalah G1/4, yang lainnya adalah G1/8
|
|
NC Actuator
|
1 ¢-4 ¢
|
Satu port adalah G1/8
|
|
>4
|
Satu port adalah G1/4
|
|
Tidak ada aktuator
|
1 ¢-4 ¢
|
Satu port adalah G1/8
|
|
>4
|
Satu port adalah G1/4
|
