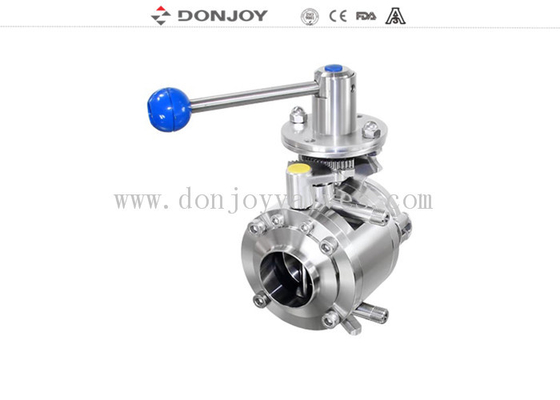

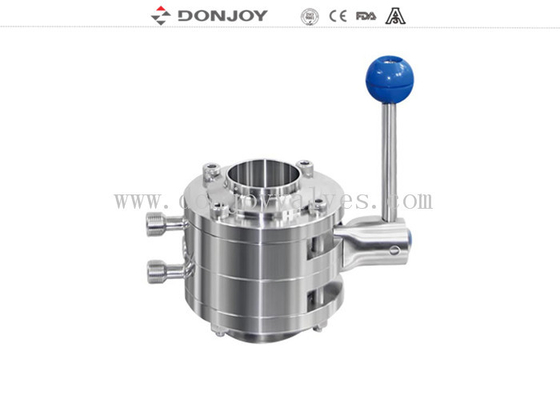

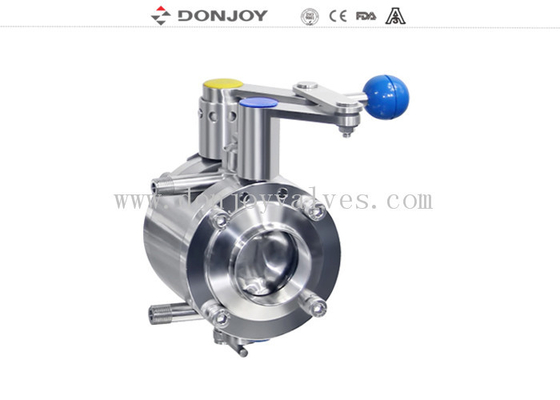

Donjoy Ekonomi Stainless steel ventil kupu-kupu anti campur sanitasi tipe B untuk pembuatan bir rumah
Spesifikasi teknis:
1 klep 2 perlindungan segel
Kebocoran dapat dikuras untuk mencegah kontaminasi media
Ruang katup dapat dibersihkan CIP
Kebocoran terlihat
Max.Pressure: 10Bar ((DN25-DN100), 8Bar (DN125-DN150), 5Bar ((DN200-DN300)
Suhu kerja: -10°C sampai +130 derajat ((EPDM)
Ukuran:DN25 - DN100, 1" - 4"
Operasi: Pneumatic/manual interchangeable
Kotak kontrol:C-TOP
Segel:EPDM (standar) FPM/SILICON/NBR, FDA177.2600
Spesifikasi:
|
Nama produk:
|
Pengelasan katup kupu-kupu tahan campuran manual tipe B |
|
Bahan bodi katup:
|
SS304/316L
|
|
Bahan segel:
|
EPDM (standar) FPM/SILICON/NBR, FDA177.2600
|
|
Tekanan kerja maksimum:
|
10Bar
|
|
Max.Suhu kerja:
|
120 derajat C
|
|
Ukuran yang tersedia:
|
DN25-DN100, 1"-4"
|
|
Koneksi yang tersedia:
|
Klem/pengelasan/benang/koneksi khusus
|
|
Standar yang tersedia:
|
3A/DIN/SMS/RJT/ISO/IDF
|
|
Dioperasikan:
|
Manual, pneumatik, listrik
|
|
Aplikasi pegangan:
|
Dua posisi pegangan, tiga posisi pegangan, empat posisi tarik pegangan, pegangan plastik multiposisi dan multiposisipegangan stainless steel
|
|
Kontrol:
|
Smart positioner katup / kontrol C-TOP / posisi sensor
|
|
Sertifikat
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO
|
|
Lingkup aplikasi:
|
Produk susu, makanan, minuman, farmasi, kosmetik, dll
|
|
Model pegangan multi-posisi plastik:
|
NO. VSB04 / NO. VSB06 / NO. VSB08
|
|
Pemasangan pegangan:
|
Di satu sisi katup
|
Prinsip Operasi
1.Klep kupu-kupu dapat dioperasikan secara otomatis Melalui aktuator atau secara manual dengan pegangan
2.Pengendali memblokir katup di posisi terbuka atau tertutup, tentu saja, ada posisi lain avalibalbe
3.Actuator mendorong piston gerakan aksial ke 90Degree sehingga mengontrol katup kupu-kupu.
Desain dan Fitur
Aplikasi
Katup kupu-kupu tahan campuran sebagai elemen proses untuk pemisahan media cocok untuk berbagai aplikasi:
1 Dalam sistem CIP untuk memisahkan media CIP
2. Dalam proses flush-out
3. Dalam pengelolaan air
4. Sebagai pipa bagian tutup katup untuk media pemisahan
5. di CIP/pengelolaan gas (perkebunan bir)
6Di tangki penyimpanan untuk memisahkan produk/CIP
7. Sebagai CIP klep kembali dalam matriks katup
8Lebih cocok untuk media cair dan gas yang berisi zat/partikel yang tersuspen.
Hubungan
Clamped, dilas dan bergaris, dll.
Rincian kemasan
Paket gelembung untuk setiap katup.
Kemasan luar adalah kotak karton atau kayu lapis.
Atau sesuai permintaan pelanggan.
Rincian pengiriman
Biasanya dalam 20 hari setelah menerima pembayaran T / T.
Torsi operasi ((N.M.)
|
DN25/1
|
DN40/1,5
|
DN50/2 ¢
|
2.5
|
DN65
|
3 ¢
|
DN80
|
DN100/4
|
DN125
|
DN150
|
|
3
|
4
|
5
|
10
|
12
|
14
|
18
|
25
|
40
|
55
|
Berbagai pegangan:
1Tarik Pegang
2.Multi-Posisi Handle ((Biru Plastik)
3.Multi-Posisi Handle (Stainless Steel) dapat dikunci
|
Ukuran
|
|
L1
|
L2
|
B
|
 |
|
DN10-DN40
|
0.5-1.5 ′′
|
126
|
20.2
|
8
|
|
DN50
|
2 ¢
|
133
|
22.2
|
10
|
|
DN65
|
2.5-3
|
144
|
22.2
|
10
|
|
DN80-DN100
|
3.5-4
|
160
|
22.2
|
11
|
|
DN125-DN150
|
5-6 ′′
|
220
|
30.2
|
14
|
|
DN200-DN300
|
8-12
|
284
|
30.2
|
14
|
|
Ukuran
|
|
L1
|
L2
|
B
|
|
|
DN10-DN40
|
0.5-1.5 ′′
|
164
|
20.2
|
8
|
|
DN50-DN65
|
2 ¢-3 ¢
|
164
|
22.2
|
10
|
|
DN80-DN100
|
3.5-4
|
164
|
22.2
|
11
|
|
Ukuran
|
|
L1
|
L2
|
B
|
|
|
DN10-DN40
|
0.5-1.5 ′′
|
166
|
20.2
|
8
|
|
DN50-DN65
|
2 ¢-3 ¢
|
166
|
22.2
|
10
|
|
DN80-DN100
|
3.5-4
|
166
|
22.2
|
11
|
|
DN125-DN150
|
5-6
|
166
|
30.2
|
14
|
Tag: katup kupu-kupu sanitasi.
