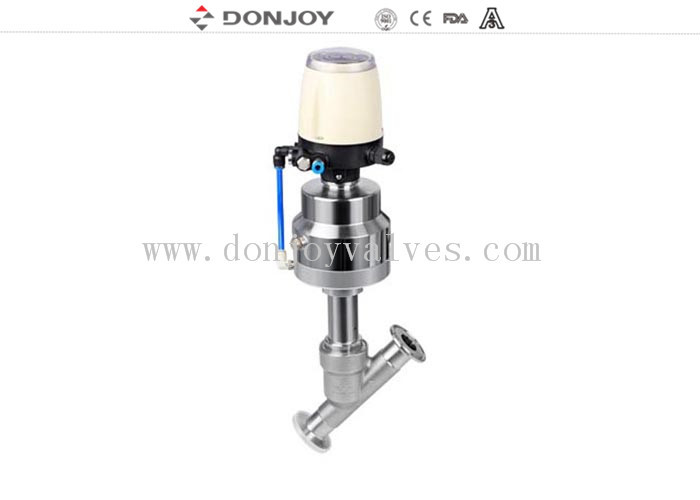

Pneumatic 2/2 Way Angle Seat Valve, katup kontrol

Katup kursi sudut 2/2 arah, pneumatik yang dioperasikan dengan Ctop untuk umpan balik ke PLC

Rincian:

Katup Kursi Sudut

Koneksi: Tri clamp End

Standar: DIN, 3A, SMS, ISO, IDF, RJT..

spesifikasi:

Opsi operasi untuk katup kursi

1.Manual: Roda plastik, Roda stainless steel, Roda tangan berputar halus

2.Pneumatik: Alat penggerak plastik dan stainless steel

3.Kepala Kontrol: 1.1 Posisi ValvePengontrol proses(Mampu memilih 4-20mA, 0-10V), Komunikasi bus perangkat NET

1.2 C-Top, Mini C-Top: Posisi umpan balik ((dapat dilihat pada (Hijau) dan mati (Merah), Built-in katup solenoid, Tekan dengan sistem PLC untuk kontrol otomatis, DC24V

1.3 Sensor Posisi ((PNP, NPN)

1.4 Dengan pengatur posisi katup: Desain ini dengan fungsi pengatur posisi katup, dan dibandingkan dengan posisi katup, pengatur ini dengan keuntungan biaya,tapi tidak bisa menyadari kontrol aliran real-time, hanya melalui posisi katup manual untuk mewujudkan kontrol aliran.

Aplikasi:

Mesin Penuh Bir& Minuman

Percetakan tekstil& Pencelupan
Industri gas
Farmasi& Peralatan Medis
Industri kimia
Disinfeksi
Peralatan Pencet
Penghapusan air/air limbah

Prinsip Operasi

1. klep kursi dioperasikan secara otomatis oleh satu-acting atau double-acting pneumatic acutor. Dengan memasok udara terkompresi, poros dipindahkan untuk menempatkan katup di posisi “terbuka” atau “tutup”.

2. Rotasi 180 derajat silinder pneumatik untuk mewujudkan pertukaran dari biasanya terbuka dan biasanya tertutup.

Keuntungan

1Tidak ada sudut mati, tidak ada retensi untuk memenuhi persyaratan semua jenis kesehatan.

2Keuntungan: Spool tanpa baut, tanpa mempertimbangkan risiko kerusakan peralatan lain karena jatuhnya baut;

3Katup tidak memiliki sudut mati, tidak perlu mempertimbangkan sudut yang dihasilkan karena struktur yang kompleks.

4. Suhu: suhu maksimum hingga 200 (tergantung pada jenis segel)

5. Seal: desain segel poros elastis, desain spool tertanam.

Menggambar

Kurva Pengatur

Tujuan Kompetitif

Visi Donjoy adalah menjadi pemasok terkemuka dalam kontrol cairan, katup sanitasi kemurnian tinggi & bidang pompa, dengan teknologi canggih dan kualitas yang sangat baik.
