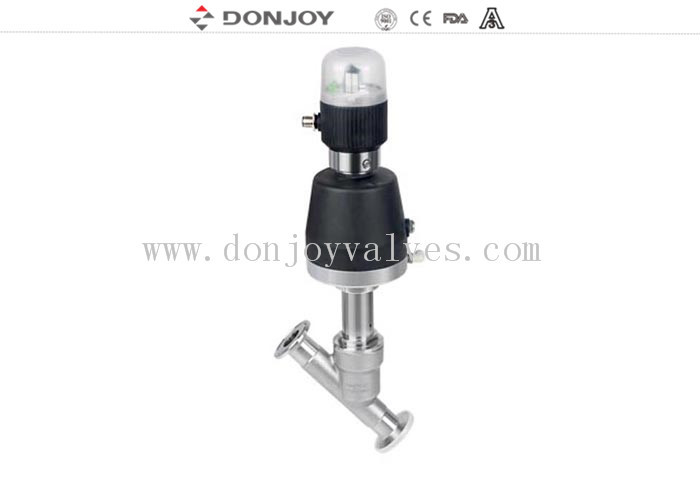

Katup Sudut Pneumatik Aksi Ganda dengan ujung tri clamp Untuk uap

Katup kursi sudut 2/2 arah yang dioperasikan secara pneumatik on/off dengan satu Ftop

Detail:

Katup Kursi Sudut

Koneksi:  Ujung Tri clamp

Standar: DIN,3A,SMS,ISO,IDF, RJT..

Spesifikasi:

Opsi Operasi untuk Katup Kursi

1. Manual: Roda tangan plastik, Roda baja tahan karat, Roda tangan penyetelan halus

2. Pneumatik: Aktuator plastik dan baja tahan karat

3. Kepala Kontrol: 1.1 Penentu Posisi Katup Pengontrol Proses ( Dapat memilih 4-20mA, 0-10V), Komunikasi bus NET Perangkat

                         1.2 C-Top, Mini C-Top: Umpan balik posisi (Dapat dilihat pada (Hijau) dan mati (Merah), Katup solenoida bawaan, Tekan dengan sistem PLC untuk mengontrol secara otomatis , DC24V

                         1.3 Sensor Posisi (PNP, NPN)

                         1.4 Dengan pengatur posisi katup  : Desain ini dengan fungsi penyesuaian posisi katup, dan dibandingkan dengan penentu posisi katup, pengatur ini memiliki keunggulan biaya, tetapi tidak dapat mewujudkan kontrol aliran waktu nyata, hanya melalui posisi katup manual untuk mewujudkan kontrol aliran.

Aplikasi:

Mesin Pengisi Minuman & Bir

Pencetakan & Pewarnaan Tekstil
Industri Gas
Farmasi & Peralatan Medis
Industri Kimia
Desinfeksi
Peralatan Pembuatan Busa
Pembuangan Air/Limbah

Prinsip Pengoperasian

1. Katup kursi dioperasikan secara otomatis oleh aktuator pneumatik aksi tunggal atau ganda. Dengan memasok udara terkompresi, poros dipindahkan untuk menempatkan katup dalam posisi “terbuka” atau “tertutup”.

2. Rotasi 180 derajat dari silinder pneumatik untuk mewujudkan pertukaran biasanya terbuka dan biasanya tertutup.

Keuntungan

1. Tidak ada sudut mati, tidak ada retensi untuk memenuhi persyaratan semua jenis kesehatan.

2. Keuntungan: Spool tanpa baut, tanpa mempertimbangkan risiko merusak peralatan lain karena baut jatuh;

3. Katup tidak memiliki sudut mati, tidak perlu mempertimbangkan sudut yang dihasilkan karena struktur yang kompleks.

4. Suhu: suhu maksimum hingga 200 (tergantung pada jenis segel)

5. Segel: desain segel poros elastis, desain spool tertanam.

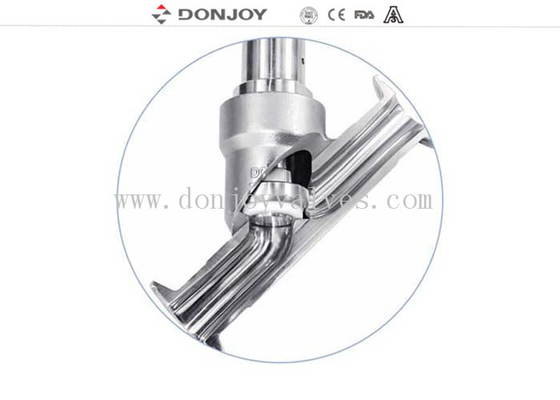

Gambar

Kurva Pengaturan
