Katup Sudut Duduk Saniter Pneumatik katup kontrol

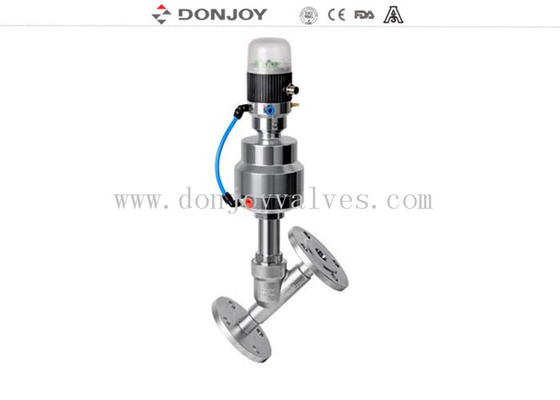

Katup Sudut Pneumatik Flange Stainless Steel 2 Piston SS316L dengan Ujung Flange

Detail:

Katup Sudut

Koneksi:  Flange

Standar: DIN, JIS, AISI...

Spesifikasi:

Pilihan Operasi untuk Katup Duduk

1. Manual: Roda tangan plastik, Roda baja tahan karat, Roda tangan penyetelan halus

2. Pneumatik: Aktuator plastik dan baja tahan karat

3. Kepala Kontrol: 1.1 Penentu Posisi Katup Pengontrol Proses ( Dapat memilih 4-20mA, 0-10V), Komunikasi bus Device NET

                         1.2 C-Top, Mini C-Top: Umpan balik posisi (Dapat dilihat pada (Hijau) dan mati (Merah), Katup solenoid terpasang, Tekan dengan sistem PLC untuk mengontrol secara otomatis, DC24V

                         1.3 Sensor Posisi (PNP, NPN)

                         1.4 Dengan pengatur posisi katup : Desain ini dengan fungsi penyesuaian posisi katup, dan dibandingkan dengan penentu posisi katup, pengatur ini memiliki keunggulan biaya, tetapi tidak dapat mewujudkan kontrol aliran waktu nyata, hanya melalui posisi katup manual untuk mewujudkan kontrol aliran.

Aplikasi:

Mesin Pengisi Bir & Minuman

Pencetakan & Pewarnaan Tekstil
Industri Gas
Farmasi & Peralatan Medis
Industri Kimia
Desinfeksi
Peralatan Pembuat Busa
Pembuangan Air/Limbah

Prinsip Pengoperasian

1. Katup duduk dioperasikan secara otomatis oleh aktuator pneumatik aksi tunggal atau ganda. Dengan memasok udara terkompresi, poros dipindahkan untuk menempatkan katup dalam posisi “terbuka” atau “tertutup”.

2. Rotasi 180 derajat dari silinder pneumatik untuk mewujudkan pertukaran normal terbuka dan normal tertutup.

Keuntungan

1. Tidak ada sudut mati, tidak ada retensi untuk memenuhi persyaratan semua jenis kesehatan.

2. Keuntungan: Spool tanpa baut, tanpa mempertimbangkan risiko merusak peralatan lain karena baut jatuh;

3. Katup tidak memiliki sudut mati, tidak perlu mempertimbangkan sudut yang dihasilkan karena struktur yang kompleks.

4. Suhu: suhu maksimum hingga 200 (tergantung pada jenis segel)

5. Segel: desain segel poros elastis, desain spool tertanam.

Gambar

Kurva Pengaturan

Tujuan Kompetitif

Visi Donjoy adalah menjadi pemasok terkemuka dalam bidang kontrol fluida, katup & pompa sanitasi kemurnian tinggi, dengan teknologi canggih dan kualitas yang sangat baik.

Tag: Katup Duduk, Katup Sudut, Katup Tutup, Katup Sanitasi
