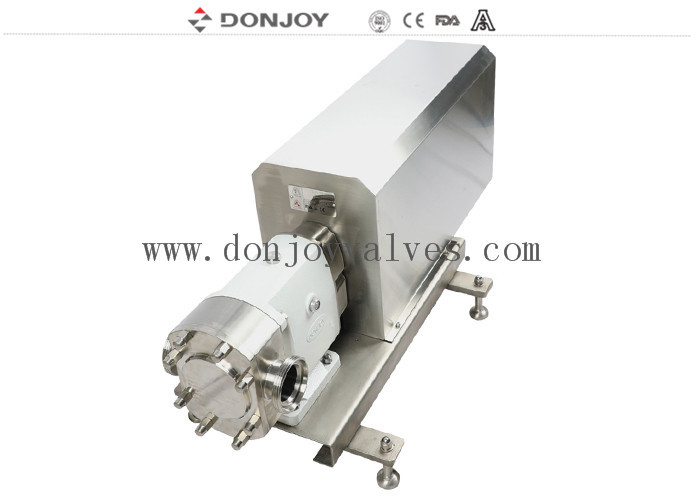

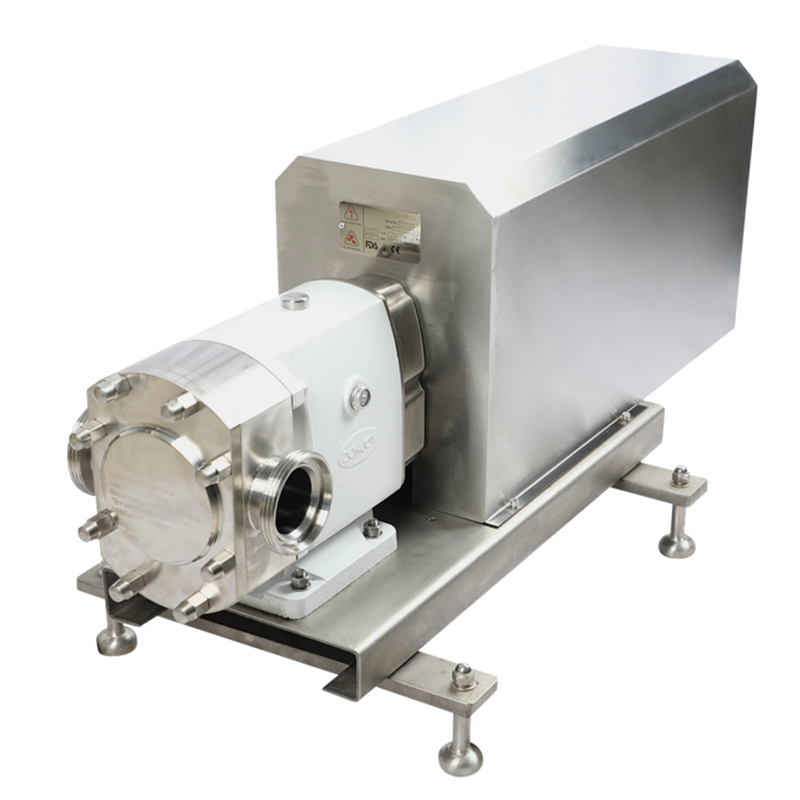

Pompa Lobe TUL-20 untuk transfer viskositas tinggi dengan penutup motor
Fitur Teknis

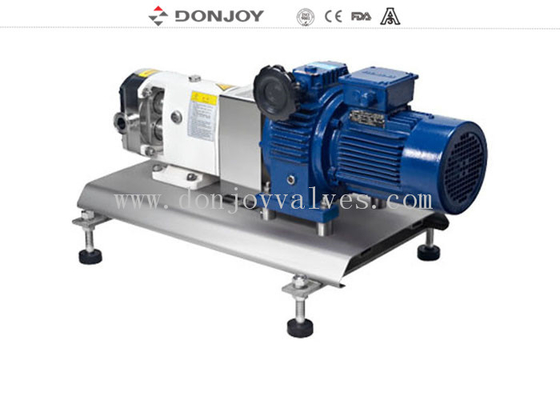

A. Transmisi Variabel Kontinu Manual
B. Konverter Frekuensi menyesuaikan kotak roda gigi motor
C. Transmisi output kecepatan tetap
Deskripsi
Pilihan
1. Segel mekanis: SIC / SICE / EPDM, TC / TC, EPDM
2. Segel tunggal, Segel Mekanis Ganda
3. Rotor: rotor 2 daun, rotor 3 daun, rotor kupu-kupu, rotor Kupu-kupu Tunggal
4. Gasket: FPM(Viton), NBR, EPDM
5. Katup pelepas di penutup depan atau eksternal dengan –pass
6. Katup pengaman internal
7. Jaket panas ujung-permukaan
8. Jaket panas lengkap
9. Seri TUR Vertikal atau Seri TUL Horizontal
10. Penggerak dan Perbaikan yang Berbeda
11. Perakitan pada pelat dasar baja tahan karat
12. Koneksi: Clamp (DIN32676,3A,ISO), Ulir (DIN,SMS,RJT,IDF), Las Butt, Flange
13. Tipe Motor B5 frekuensi motor 50HZ, 60HZ
14. Tegangan (v) 220-240, 360-400, 420-460, 630-690
Spesifikasi
|
Nama Produk:
|
Pompa lobe putar TUL-60 dengan motor penyesuaian manual mekanis dengan motor untuk madu
|
|
Material:
|
SS304/SS316L/1.4301/1.4404
|
|
Material Segel:
|
SIC/SIC/EPDM (Standar, persetujuan FDA)
|
|
Aliran Maks.:
|
62m3/jam / 395 GPM
|
|
Tekanan Maks.:
|
12bar/ 174PSI
|
|
Putaran Maks.:
|
1450 rmp
|
|
Tipe Rotor:
|
2-daun, 3-daun, kupu-kupu, kupu-kupu sinyal
|
| Instalasi |
Dapat dipasang dengan konverter frekuensi |
| konverter frekuensi |
Opsional |
|
Segel Mekanis:
|
SIC/SiC/EPDM (Standar)
|
|
Tegangan:
|
110V, 220V, 380V
|
|
Motor:
|
ABB,SEW, 50hz/ 60hz
|
|
Perawatan Permukaan:
|
Bagian dalam dipoles dan Sandblast di luar
|
|
Koneksi yang Tersedia:
|
Clamp, Ulir Las Butt, Flange
|
|
Standar yang Tersedia:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Dioperasikan:
|
Listrik
|
|
Sertifikat:
|
3A/54-02 (1580), PED/97/23/EC,
FDA.177.2600, ISO9001/2008
|
|
Ruang Lingkup Aplikasi:
|
Susu, makanan, minuman, farmasi, kosmetik, dll
|
Desain dan Fitur
1. TUL Horizontal, TUR Vertikal
2. Konstruksi Bare-Shaft
3. Desain Higienis dari pemasangan rotor
4. Segel Mekanis Sanitasi, Pembersihan dan perawatan mudah
5. Diterapkan pada Pembersihan CIP dan sterilisasi sic
6. sesuai dengan Standar 3A USA
Aplikasi
Pompa ini sangat cocok untuk transfer media kental maupun rendah viskositas dalam industri pengolahan makanan, kosmetik, dan farmasi.
Prinsip
1. Saat lobus berputar, ruang di sisi hisap meningkat saat satu lobus dijauhkan dari yang lain, sehingga menciptakan vakum parsial yang menarik cairan ke dalam ruang pompa.
2. Saat diputar oleh poros, setiap lobus diisi secara berurutan dan cairan dipindahkan ke sisi pengiriman. Celah kecil antara lobus dan antara lobus dan dinding badan pompa memastikan bahwa ruang terisi dengan benar.
3. Rumah pompa terisi penuh dan cairan keluar melalui gigi lobus dan dipaksa ke dinding ruang. Yang berkontribusi pada aksi pompa.
KONEKSI MASUKAN & KELUARAN POMPA
Model pompa dan berat
| PModel UMP |
Torsi poros masukan (NM) |
Beban radial aksial maksimum (N) |
Ukuran koneksi diameter dalam
[mm] |
Ukuran partikel lunak teoretis maksimum yang direkomendasikan
[mm] |
Berat pompa kosong [kg] |
| STUL-10 |
15 |
224 |
22.4 |
6 |
12 |
| TUL-20 |
60 |
750 |
22.4 |
10 |
32 |
| TUL-23 |
60 |
750 |
35.1 |
20 |
34 |
| TUL-25 |
60 |
750 |
47.8 |
20 |
39 |
| TUL-30 |
123 |
1237 |
47.8 |
25 |
60 |
| TUL-35 |
123 |
1237 |
59.5 |
25 |
63 |
| TUL-55 |
123 |
1237 |
66 |
25 |
65 |
| TUL-60 |
123 |
1237 |
72.2 |
25 |
68 |
| TUL-70 |
416 |
2588 |
72.2 |
40 |
151 |
| TUL-80 |
416 |
2588 |
72.2 |
40 |
151 |
| TUL-100 |
416 |
2588 |
97.6 |
40 |
160 |
| TUL-125 |
416 |
2588 |
125 |
40 |
165 |
Kurva pompa Lobe
Gambar pompa Lobe
Keunggulan Kompetitif
“DONJOY adalah satu-satunya perusahaan yang lulus sembilan seri produk oleh organisasi sertifikasi 3A Amerika di bidang pompa dan katup sanitasi Asia.”
