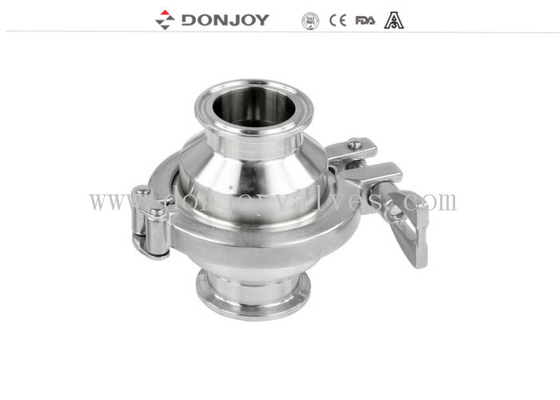

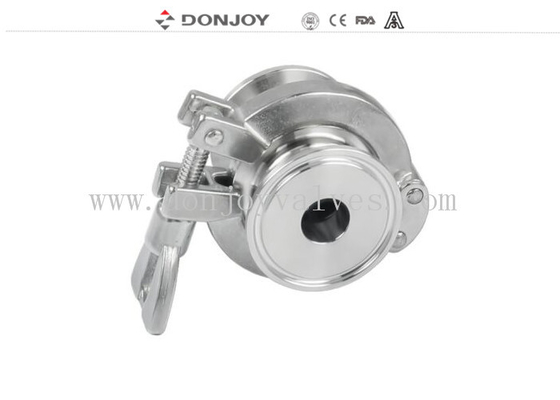

Katup non retensi/ Katup satu arah dengan ujung tri clamp
Detil singkat:
Katup kontrol hidrolik
Mudah dibongkar
Konstruksi berukuran kecil
Koneksi DIN11851 (standar)
Spesifikasi
| Nama produk: |
4 Inch Weld sanitasi non retention Valves/SS304 hidraulik Check valves |
| Bahan bodi katup: |
SS304 atau SS316L |
| Bahan segel: |
EPDM |
| Tekanan kerja: |
10Bar |
| Tekanan pembukaan: |
0.1-0.3bar |
| Max. suhu kerja: |
120 derajat C |
| Ukuran yang tersedia: |
DN25/1" sampai DN100/4" |
| Koneksi yang tersedia: |
Benang, Las, Klem |
| Tersedia standar: |
DIN,SMS, 3A |
| Sertifikat |
FDA, CE |
Opsi katup kontrol
1. Koneksi: Klem, Las, Benang
2. SEAL: NBR, FPM, PTEF semua sesuai dengan FDA177.2600
3. Standar: DIN,SMS, RJT, IDF, ISO, 3A
Menggambar
Rincian kemasan
Paket gelembung untuk setiap katup.
Di luar kemasan adalah kotak karton atau kayu lapis.
Atau sesuai permintaan pelanggan.
Prinsip Operasi
Katup terbuka ketika tekanan cairan melebihi tekanan untuk musim semi, Ketika kedua tekanan disamakan, katup ditutup, Sebuah kuat counter ∼ tekanan juga membuat katup tutup
Untuk Apa Ventil Sanitasi Digunakan?
Katup sanitasi adalah katup dua port yang memiliki dua bukaan terpisah pada tubuh mereka. cairan masuk ke satu bukaan dan keluar dari yang lain.Katup ini membantu dengan aplikasi yang membutuhkan cairan mengalir hanya dalam satu arah.
Katup sanitasi datang dalam dua bentuk: horisontal dan vertikal.
Katup horisontal cocok untuk jalur horizontal yang membutuhkan katup pembuangan diri
Katup vertikal dapat digunakan baik di instalasi vertikal atau horizontal; dalam aplikasi horizontal,klep vertikal membantu ketika klep pembuangan diri tidak dapat menjaga kontinuitas pompa dan suhu
Dalam hal katup spring-check horizontal, aliran produk mendorong sebuah cakram di katup menjauh dari kursi.mata air yang dipoles akan mengembalikan cakram ke posisi aslinya dan memegangnya terhadap kursi untuk menyimpannya tertutupTekanan aliran balik juga akan memaksa disk ke posisi tertutup.
Katup kontrol membantu dalam skenario yang membutuhkan evakuasi pipa proses. Hal ini dapat terjadi karena sejumlah alasan, terutama yang melibatkan pemulihan produk atau drainase.Beberapa aplikasi juga mungkin memerlukan peradangan udara pada produk di pipa atau dalam tangki mereka mengarah ke. katup check dapat mencapai ini.
Hal-Hal yang Perlu Dipertimbangkan Saat Menginstal Katup Kontrol Sanitasi
Ventil cek bola
Dalam pengaturan vertikal, produk harus mengalir dari bawah ke atas sehingga gravitasi dapat mendorong bola masuk dan keluar dari kursi.Pada posisi horizontal, bagian yang melengkung dari katup harus tegak dan berlawanan 90 derajat dengan pipa. Hal ini memastikan bahwa katup bebas mengalir dan bola duduk dengan benar.
Ventil Pemeriksaan Disk
Disk Check Valves tidak bebas mengalir dalam pengaturan vertikal. oleh karena itu, untuk mereka bebas mengalir, mereka perlu berada dalam posisi horizontal.
Tag: katup cek, katup non retensi, katup spring return
