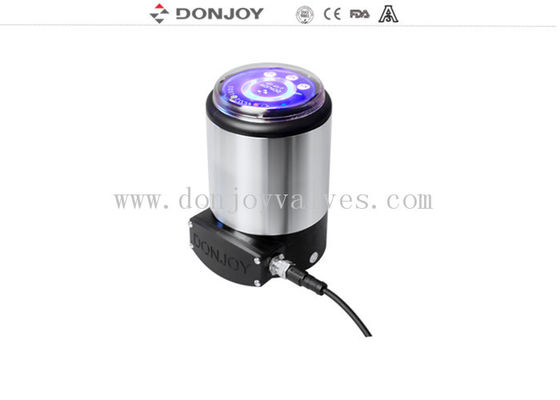

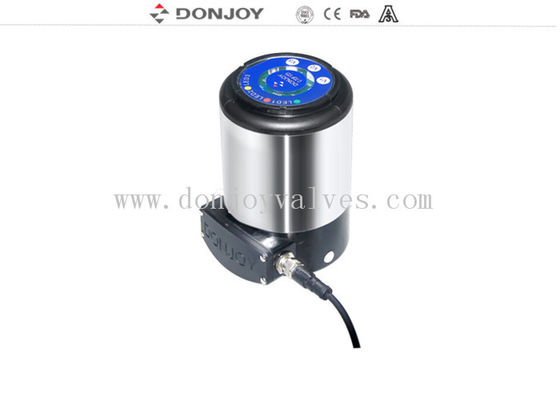

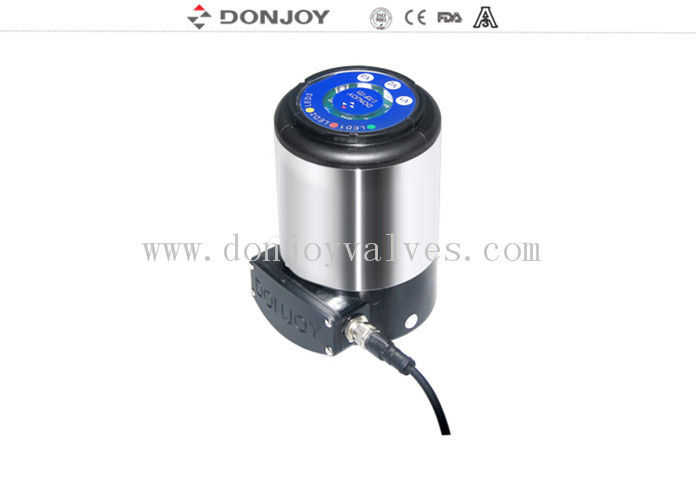

5.0-7.0 Bar alat penentuan posisi katup cerdas

5.0-7.0 Bar posisi katup cerdas Perangkat Net BUS Control CE / ISO / FDA

Spesifikasi


 Aplikasi
Kontroler (IL - TOP) terutama digunakan dalam sistem semua jenis kontrol proses fluida dan kontrol aliran.

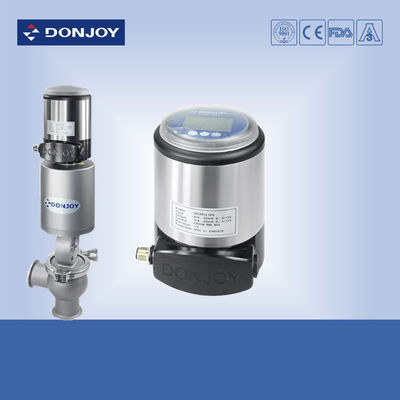

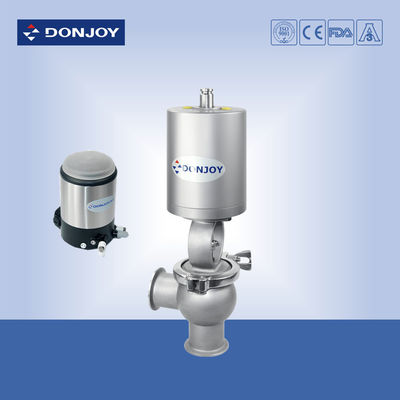

IL - TOP dapat dipasang pada semua jenis aktuator dalam gerakan linier, seperti katup kursi sudut pneumatik, katup diafragma, katup kupu-kupu, katup bola dan katup bola dll.yang merupakan katup untuk mengatur aliran.
IL - TOP dapat dipasang ke aktuator dengan mudah yang cocok untuk situasi kemurnian tinggi.

Fitur
0/4 - 20mA sampai 0 - 5/10V input sinyal (standar)
0/4 - 20mA output umpan balik posisi (opsional)
Kontrol BUS Net (opsional)
Gerak linier / gerak putar aktuator (opsional)
Daya: DC.24V
Tekanan pneumatik: 5,0-7,0 bar
Konektor: G1/8 "
Tingkat perlindungan: IP67
Fitur teknis
Kontrol dapat digunakan sebagai posisi atau pengontrol proses.
Sebagai posisier, itu bisa mengatur posisi katup sesuai dengan titik pengaturan.
Sebagai pengontrol proses, MPU akan menerima sinyal dari kontrol dengan membandingkan nilai posisi pengaturan katup dengan posisi sebenarnya katup, melalui algoritma kontrol PIC,pengontrol proses akan mendorong katup ke posisi target yang tepat dari katup.
Kontroler terdiri dari MPU, unit deteksi dengan mengontrol sinyal, detektor posisi, layar LCD, keyboard dan katup piezoelektrik dll.

Pemasangan
Sangat sederhana memasang pengontrol dan aktuator, dan posisi tampilan LCD dapat disesuaikan.
Untuk mengambil penutup transparan ke bawah ke arah anti jam, dan kemudian:
Untuk mengoperasikan keyboard, untuk melonggarkan dasar dan 2 sekrup dengan menggunakan kunci M5;
Untuk memutarnya dengan mudah dan mengaturnya ke arah tampilan yang Anda inginkan, dan untuk kembali mengencangkan 2 sekrup dengan kunci;
Untuk melonggarkan kotak terminal, untuk mengambil 4 sekrup dan membuka kotak, dan untuk beroperasi sesuai dengan diagram koneksi.
Butuh konektor untuk menggabungkan pengontrol dengan aktuator.
