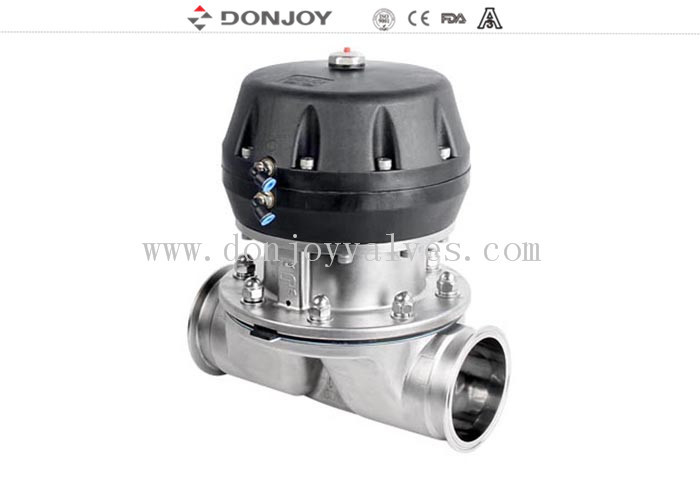

Katup Diafragma Membran Pneumatik Casting Body, Katup Diafragma OEM

Katup Diafragma Pneumatik Membran Stainless Steel SS316L Casting body

Tag
Katup Diafragma Sanitasi dengan aktuator pneumatik Plastik
Katup diafragma pneumatik multi-fungsi
Katup diafragma pneumatik silinder lokasi ganda


Spesifikasi

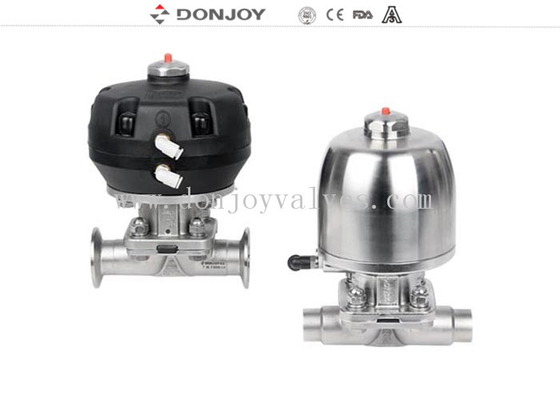

 Berbagai konfigurasi katup diafragma

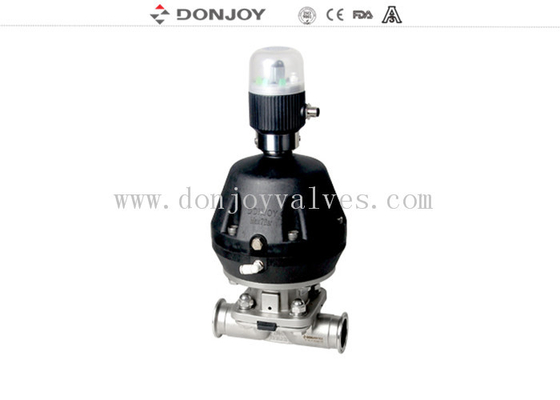

1.      Katup diafragma dengan Pisitioner/Pengontrol Proses (IL-TOP)

2.      Katup diafragma dengan Unit Kontrol (C-Top)

3.      Regulator posisi katup

4.      Modul Sensor Posisi

5.      Pegangan Plastik

6.      Pegangan baja tahan karat

7.      Aktuator baja tahan karat

8.      Katup Diafragma Elektrik

9.      Aktuator Plastik

10.    Badan: Casting / Forging

Badan katup:
Badan tempakosong adalah melalui sepotong ingot baja tahan karat, dalam proses penempaan, bersama dengan penempaan suhu tinggi yang disediakan, melalui perubahan bentuk kosong ekstrusi, melalui penempaan setelah kepadatan tubuh lebih tinggi, strukturnya lebih seragam, tidak ada lubang pasir dan kotoran lainnya. Kemudian melalui pusat pemrosesan melakukan pemesinan presisi tinggi.

Badan cordibuat oleh model lilin parafin cetakan, infiltrasi model lilin parafin dalam keramik, untuk membiarkan seluruh permukaan cetakan lilin tubuh membentuk lapisan keramik yang kuat. Lelehkan cetakan lilin, lalu masukkan ke dalam peleburan larutan baja tahan karat, setelah pendinginan ketuk penampilan keramik, badan kosong dibuat. Ukuran pengecoran sangat akurat, penampilan luarnya halus, bersih dan rapi.

Prinsip Pengoperasian

1. Diafragma menyediakan segel tubuh serta segel dudukan. Tidak ada jalur ke lingkungan luar, jadi cocok untuk proses aseptik

2. Ketika katup ditutup, bantalan tekanan yang menopang diafragma bergerak ke arah permukaan penyegelan pada badan. Ketika pelat tekanan bergerak, diafragma menekuk dan dipaksa ke bawah ke area dudukan di tengah badan sehingga menutup jalur aliran melalui badan.

3. Hubungan timbal balik dari badan ke pelat tekanan mencegah kompresi berlebih pada diafragma

4. Katup dapat dioperasikan secara manual dan pneumatik mengoperasikan kontrol atas katup solenoid

Sertifikat Katup Diafragma

1. Semua resin sintetis dan aditif sesuai dengan Sertifikasi FDA.

2. Komposisi kimia material, sifat fisik, dan proses manufaktur didokumentasikan.

3. Konsistensi 3-a otentikasi

4. CE-PED/97/23/EC

5. EN 10204-3.1

Aplikasi:

Katup diafragma, dioperasikan secara manual atau pneumatik, dirancang khusus untuk digunakan pada proses kebersihan dan aseptik di industri farmasi.

Katup sangat baik untuk kontrol aliran serta kontrol buka/tutup.

Katup diafragma lebih baik dalam fitur aliran dibandingkan dengan katup lainnya. Lebih mudah dibersihkan dan lebih baik untuk memproses zat dengan partikel. Fenomena kantong udara jarang terjadi selama aplikasi kontrol aliran.

Kombinasi katup diafragma multi-port

Konfigurasi SPA dan konfigurasi GMP

Gambar produk
