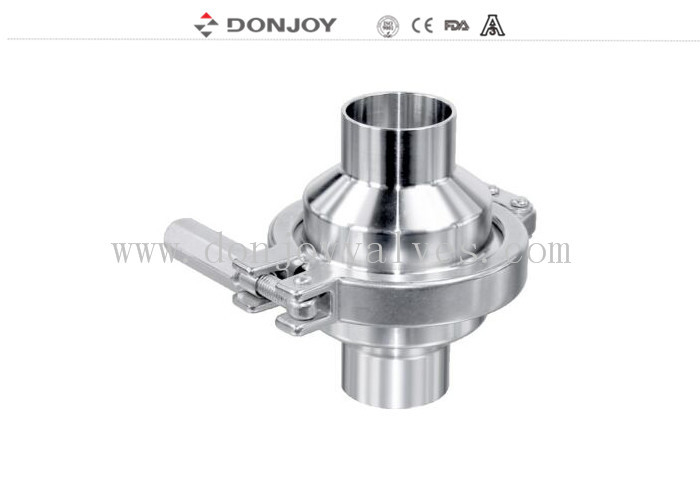

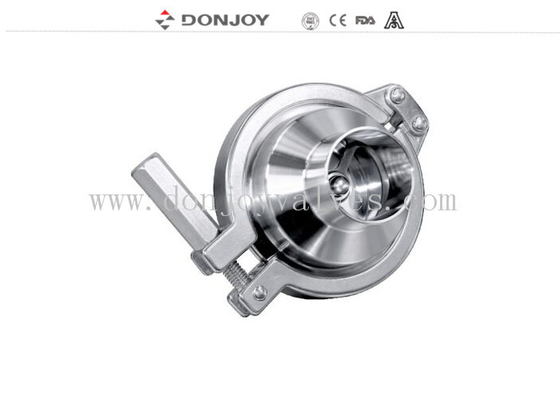

Katup non-retensi sanitasi Las 4 Inci/Katup Periksa hidrolik SS304
Detail Cepat:
Katup Periksa Hidrolik
Mudah dibongkar
Konstruksi berukuran kecil
Koneksi DIN11851 (standar)
Spesifikasi
| Nama Produk: |
Katup non-retensi sanitasi Las 4 Inci/Katup Periksa hidrolik SS304 |
| Material Badan Katup: |
SS304 atau SS316L |
| Material Segel: |
EPDM |
| Tekanan Kerja Maks.: |
10Bar |
| Tekanan Pembukaan: |
0.1-0.3bar |
| Suhu Kerja Maks.: |
120 derajat C |
| Ukuran yang Tersedia: |
DN25/1" hingga DN100/4" |
| Koneksi yang Tersedia: |
Ulir, Las, Klem |
| Standar yang Tersedia: |
DIN, SMS, 3A |
| Sertifikat: |
FDA, CE |
Pilihan Katup Periksa
1. Koneksi: Klem, Las, Ulir
2. SEAL: NBR, FPM, PTEF semua sesuai dengan FDA177.2600
3. Standar: DIN, SMS, RJT, IDF, ISO, 3A
Gambar
Detail Pengemasan
Kemasan gelembung untuk setiap katup.
Kemasan luar adalah karton atau kotak kayu lapis.
Atau sesuai permintaan pelanggan.
Prinsip Pengoperasian
Katup terbuka ketika tekanan fluida melebihi tekanan pegas, Ketika kedua tekanan disamakan, katup menutup, Tekanan balik yang lebih kuat juga membuat katup menutup
Untuk Apa Katup Sanitasi Digunakan?
Katup sanitasi adalah katup dua port yang memiliki dua bukaan terpisah pada badannya. Fluida masuk melalui satu bukaan dan keluar dari bukaan lainnya. Katup ini membantu dengan aplikasi yang mengharuskan cairan mengalir hanya dalam satu arah.
Katup sanitasi hadir dalam dua bentuk: horizontal dan vertikal.
Katup horizontal cocok untuk saluran horizontal yang membutuhkan katup yang dapat mengalirkan sendiri
Katup vertikal dapat digunakan dalam instalasi vertikal atau horizontal; dalam aplikasi horizontal, katup vertikal membantu ketika katup yang dapat mengalirkan sendiri tidak dapat mempertahankan pompa utama dan kesinambungan suhu
Dalam kasus katup periksa pegas horizontal, aliran produk mendorong cakram di katup menjauh dari dudukan. Ketika tekanan aliran maju dihilangkan, pegas yang dipoles secara elektrik akan mengembalikan cakram ke posisi semula dan menahannya pada dudukan agar tetap tertutup. Tekanan aliran balik juga akan memaksa cakram ke posisi tertutup.
Katup periksa membantu dalam skenario yang memerlukan evakuasi saluran pipa proses. Hal ini dapat terjadi karena berbagai alasan, terutama yang melibatkan pemulihan atau pengeringan produk. Beberapa aplikasi mungkin juga memerlukan pengadukan udara pada produk di saluran pipa atau di tangki yang mereka tuju. Katup periksa dapat mencapai hal ini.
Hal-hal yang Perlu Diingat Saat Memasang Katup Periksa Sanitasi
– Katup Periksa Bola –
Dalam pengaturan vertikal, produk harus mengalir dari bawah ke atas sehingga gravitasi dapat mendorong bola masuk dan keluar dari dudukan.Dalam pengaturan horizontal, bagian melengkung dari katup harus tegak dan pada sudut 90 derajat ke pipa. Ini memastikan bahwa katup bebas mengalir dan bola duduk dengan benar.
– Katup Periksa Cakram –
Katup Periksa Cakram tidak bebas mengalir dalam pengaturan vertikal. Oleh karena itu, agar bebas mengalir, mereka harus dalam posisi horizontal.
Tag : Katup Periksa, Katup Non-retensi, Katup Pengembalian Pegas
