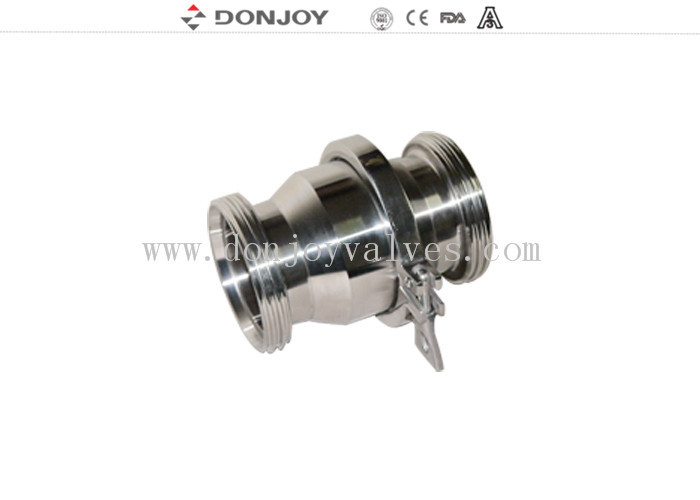

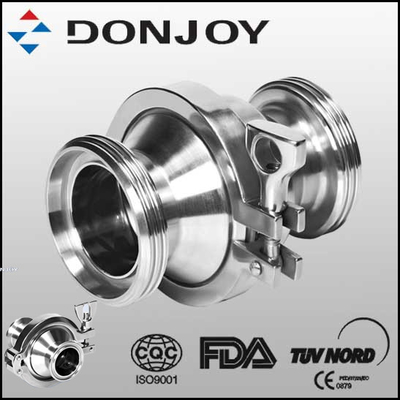

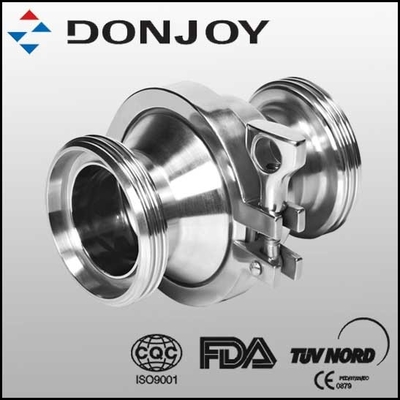

Katup Periksa Silinder Hidrolik Sambungan Penjepit Badan, Katup periksa sambungan Therad
Spesifikasi
| Nama Produk: |
Katup Periksa SS304/SS316L, Katup Non-retensi, sambungan penjepit badan |
| Material Badan Katup: |
SS304 atau SS316L |
| Material Segel: |
EPDM |
| Tekanan Kerja Maks.: |
10Bar |
| Tekanan Pembukaan: |
0.1-0.3bar |
| Suhu Kerja Maks.: |
120 derajat C |
| Ukuran yang Tersedia: |
3/4" - 3 1/2" , DN15-DN100 |
| Sambungan yang Tersedia: |
Ulir, Las, Penjepit |
| Standar yang Tersedia: |
DIN, SMS, 3A |
| Sertifikat: |
FDA, CE |
Deskripsi:
Katup Periksa Hidrolik
1. Mudah dibongkar
2. Konstruksi berukuran kecil
3. Sambungan DIN11851 (standar)
Aplikasi:
1. Katup periksa adalah katup yang mencegah fluida mengalir kembali dan memastikan hanya mengalir dalam satu arah.
2. Dapat digunakan untuk mencegah aliran balik dari menghindari palu pipa
3. Digunakan dalam industri pengolahan makanan, minuman, anggur, minyak, kosmetik, farmasi, dan kimia.
Informasi Teknis
• Katup Periksa Sanitasi dapat bervariasi ukurannya dari 1/2″ hingga 4″.
• Sambungan ujung dapat dilas pantat, tri-clamped sanitasi, berulir atau lainnya sesuai permintaan.
• Tekanan Kerja maksimum yang tersedia adalah 10 bar (145psi)
• Katup tersedia untuk tekanan Retak berikut:
4.35psi (0.3bar) untuk DN25
2.9psi (0.2bar) untuk DN32-40
1.45psi (0.1bar) untuk DN50-100
• Suhu di mana katup berfungsi tergantung pada rentang material dari:
EPDM 14°F hingga 248°F (-10℃ hingga 120℃)
SILIKON -22°F hingga 356°F (-30℃ hingga 180℃)
VITON (FPM) 23°F hingga 356°F (-5℃ hingga 220℃)
Teflon (PTFE) -4°F hingga+482°F (-20℃ hingga 250℃)
• Permukaan akhir dapat berupa Ra 32μin (0.8μm) sebagai default, atau lebih baik sesuai permintaan.
Hal yang Perlu Diingat Saat Memasang Katup Periksa Sanitasi
Katup Periksa Sanitasi dapat dipasang secara horizontal atau vertikal. Namun, spesifikasi berikut harus diikuti untuk katup periksa bola dan cakram:
– Katup Periksa Bola –
Dalam pengaturan vertikal, produk harus mengalir dari bawah ke atas sehingga gravitasi dapat mendorong bola masuk dan keluar dari dudukan.
Dalam pengaturan horizontal, bagian melengkung dari katup harus tegak dan pada sudut 90 derajat ke pipa. Ini memastikan bahwa katup bebas mengalir dan bola duduk dengan benar.
– Katup Periksa Cakram –
Katup Periksa Cakram tidak bebas mengalir dalam pengaturan vertikal. Oleh karena itu, agar bebas mengalir, mereka harus dalam posisi horizontal.
Gambar
Detail Pengemasan
Bubble pack untuk setiap katup.
Kemasan luar adalah karton atau kotak kayu lapis.
Atau sesuai permintaan pelanggan.
