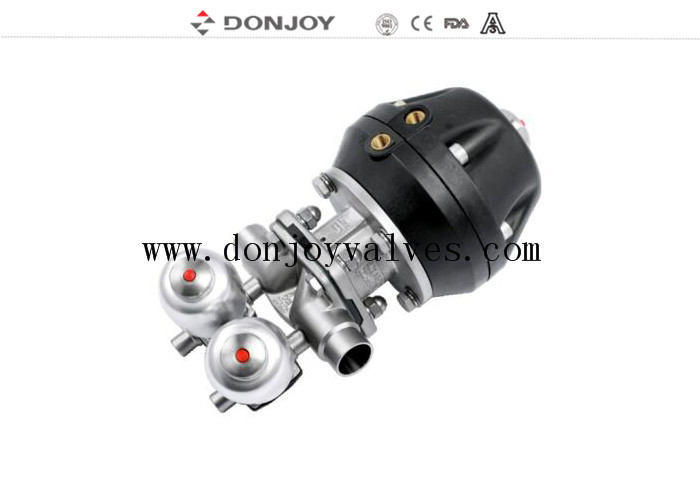

Katup Diafragma Pneumatik Multiport Gabungan Pengelasan

Katup Diafragma Multiport Gabungan Pengelasan DONJOY dengan FDA EPDM/PTFE

Spesifikasi


Deskripsi
 Berbagai konfigurasi katup Diafragma
 1.      Katup diafragma dengan Penentu Posisi/Pengontrol Proses (IL-TOP)
 2.      Katup diafragma dengan Unit Kontrol (C-Top)
 3.      Pengatur posisi katup
 4.      Modul Sensor Posisi
 5.      Pegangan Plastik
 6.      Pegangan baja tahan karat
 7.      Penggerak baja tahan karat
 8.      Katup Diafragma Elektrik
 9.      Penggerak Plastik
 10.    Badan: Pengecoran / Penempaan


Prinsip Pengoperasian

1. Diafragma menyediakan segel badan serta segel dudukan. Tidak ada jalur ke lingkungan luar, sehingga cocok untuk proses aseptik

2. Ketika katup ditutup, bantalan tekanan yang menopang diafragma bergerak ke arah permukaan penyegelan pada badan. Ketika pelat tekanan bergerak, diafragma melentur dan dipaksa ke bawah ke area dudukan di tengah badan sehingga menutup jalur aliran melalui badan.

3. Hubungan timbal balik antara badan dan pelat tekanan mencegah kompresi berlebih pada diafragma

4. Katup dapat dioperasikan secara manual dan kontrol pengoperasian pneumatik dari katup solenoid

Sertifikat katup Diafragma

1. Semua resin sintetis dan aditif sesuai dengan Sertifikasi FDA.

2. Komposisi kimia material, sifat fisik, dan proses manufaktur didokumentasikan.

3. Konsistensi 3-a otentikasi

4. CE-PED/97/23/EC

5. EN 10204-3.1

Diafragma katup

1. EPDM+PTFE (Perekat)Tablet diafragma memiliki ketahanan kimia yang tinggi, stabilitas tinggi, fleksibilitas yang baik, umur panjang, penyegelan yang tinggi, tidak ada degenerasi kode, dan tidak terpengaruh oleh fluktuasi suhu kinerja yang sangat baik, baik itu siklus termal, siklus dingin, atau sistem desinfeksi uap.

Spesifikasi: 1-3", DN20-DN80

Suhu: -20 hingga 120 derajat

2. EPDM+PTFE (Terpisah) Ini dapat mengurangi toleransi diafragma dan memperpanjang umur pakai diafragma

Spesifikasi: 1-4", DN20-DN100

Suhu: -20 hingga 150 derajat

3 Segel tunggal (EPDM/SILIKON/FPM), Diafragma karet yang tertanam lapisan serat vulkanisir meningkatkan sifat mekaniknya, kemudian diafragma dalam tekanan dan suhu memiliki stabilitas segel yang tinggi, memperkuat pengerasan serat dalam baut baja tahan karat, sehingga memastikan ikatan karet dan logam yang lebih baik bersama-sama. Jadi cocok untuk digunakan di lingkungan vakum.

Spesifikasi: 1-4", DN20-DN100

Suhu: -10 hingga 120 derajat

4. Gasket diafragma mini (EPDM, SILIKON, FPM, EPDM+PTFE)

Spesifikasi: 1/4"-3/4", DN6-DN15

Suhu: -20 hingga 150 derajat

Perawatan Permukaan:

1. Untuk polesan mekanis: Bagian Dalam Ra＜0.5μm, Bagian Luar: Dari 1-4" Sandblasting, Di bawah 1" dengan polesan cermin

Kombinasi katup

KATUP GMP: Terutama digunakan dalam air murni tinggi atau sistem distribusi lainnya dari jalan pipa vertikal titik air, yang secara efektif dapat mengurangi deadleg saluran pipa. salah satu katup ditempatkan dalam posisi vertikal ekspor adalah mulut sampel infeksi silang atau proses pembiakan bakteri ketika katup terbuka

KATUP SAP: Terutama digunakan dalam sistem pipa horizontal, katup utama ditempatkan dalam posisi horizontal, dan mempertahankan sudut pengosongan diri tertentu, kemudian lubang saluran dalam titik pelepasan terendah dari saluran air katup utama.

Operasi:

Tag: Katup Donjoy, Katup Diafragma, Katup BPE
