Katup Diafragma Saniter Membran Baja Tahan Karat 316L

2/2 Way 316L Stainless Steel Sanitasi FDA Membran Sanitasi Diaphragm Valve

Spesifikasi

Deskripsi

Berbagai konfigurasi katup diafragma

1. Didafragma katup dengan Pisioner / Proses Controller ((IL-TOP)

2. Katup diafragma dengan Control Unit ((C-Top)

3. Pengatur posisi katup

4. Modul Sensor Posisi

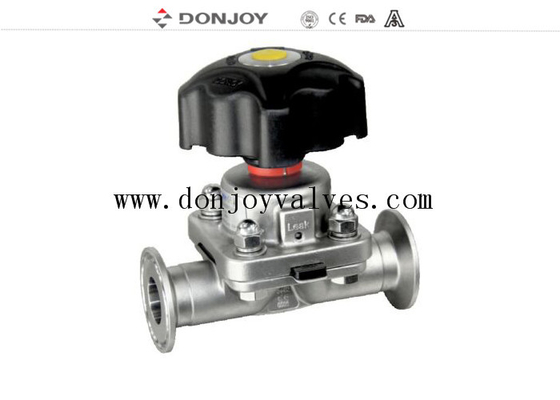

5. Plastik Handle

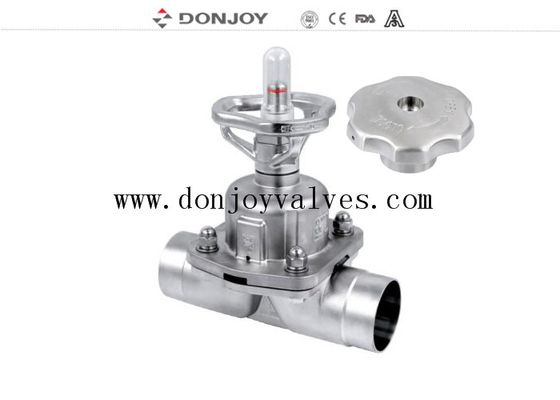

6. pegangan stainless steel

7Akuator stainless steel

Tubuh katup:
Badan penempaankosong melalui sepotong stainless steel ingot, dalam proses penempaan, bersama dengan suhu tinggi penempaan menyediakan, melalui ekstrusi kosong perubahan bentuk,melalui penempaan setelah kepadatan tubuh yang lebih tinggiKemudian melalui pusat pengolahan melakukan machining presisi tinggi.

Tubuh castingdibuat oleh cetakan model lilin parafin, cetakan lilin parafin infiltrasi dalam keramik, untuk membiarkan seluruh permukaan cetakan lilin tubuh membentuk lapisan keramik yang kuat.kemudian ke dalam peleburan larutan stainless steel, setelah pendinginan memukul keluar penampilan keramik, tubuh kosong dibuat uo.Casting ukuran sangat akurat, penampilan luar adalah halus, bersih dan rapi.

Prinsip Operasi

1Diafragma menyediakan segel tubuh serta segel kursi. tidak ada jalur ke lingkungan luar, sehingga cocok untuk proses aseptik

2Ketika katup ditutup bantalan tekanan yang mendukung diafragma bergerak menuju permukaan penyegelan pada tubuh.Ketika piring tekanan bergerak diafragma membungkuk dan dipaksa ke bawah ke area kursi di tengah tubuh sehingga menutup jalur aliran melalui tubuh.

3Hubungan antara tubuh dan piring tekanan mencegah kompresi diafragma.

4. Katup dapat operasi manual dan operasi pneumatik kontrol atas katup solenoid

Menggambar

Sertifikat katup diafragma

1Semua resin sintetis dan aditif sesuai dengan sertifikasi FDA.

2Komposisi kimia bahan, sifat fisik dan proses manufaktur didokumentasikan.

3.3-konsistensi otentikasi

4.CE-PED/97/23/EC

5.EN 10204-3.1

Aplikasi:

Katup diafragma, yang dioperasikan secara manual atau pneumatik, dirancang khusus untuk digunakan pada proses higienis dan aseptik di industri farmasi.

Katup ini sangat baik untuk kontrol aliran serta kontrol terbuka / dekat.

Katup diafragma memiliki fitur aliran yang lebih baik dibandingkan dengan katup lain. lebih mudah untuk membersihkan dan lebih baik untuk memproses zat dengan partikel.Fenomena kantong udara jarang terjadi selama penerapan kontrol aliran.

Kombinasi katup diafragma multi-port

Konfigurasi SPA dan konfigurasi GMP

Tag: katup sanitasi, katup Phamacy, katup diafragma
