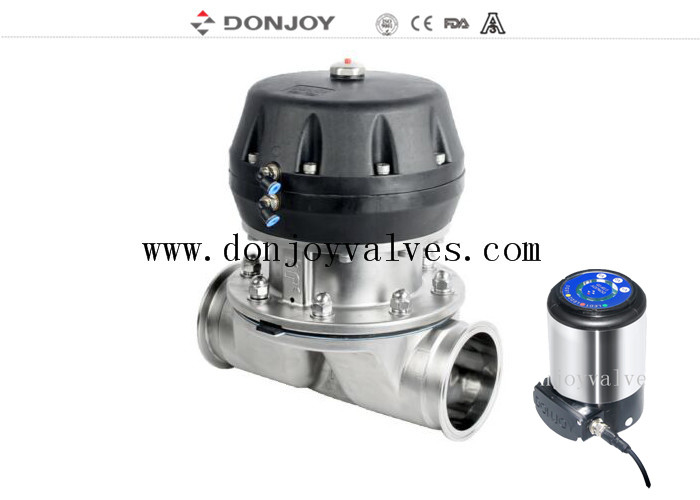

Katup Diafragma Sanitasi Proporsional Dengan Koneksi Langsung

Katup proporsional diafragma sanitasi dengan koneksi langsung

Tag
Katup Diafragma Sanitasi dengan aktuator pneumatik Plastik
Katup diafragma pneumatik multi-fungsi
Silinder lokasi ganda katup diafragma pneumatik


Spesifikasi


 Berbagai konfigurasi katup Diafragma

1.      Katup didaphragm dengan Penentu Posisi/Pengontrol Proses (IL-TOP)

2.      Katup diafragma dengan Unit Kontrol (C-Top)

3.      Pengatur posisi katup

4.      Modul Sensor Posisi

5.      Pegangan Plastik

6.      Pegangan baja tahan karat

7.      Aktuator baja tahan karat

8.      Katup Diafragma Listrik

9.      Aktuator Plastik

10.    Bodi: Pengecoran / Penempaan

Bodi katup:
Bodi tempakosong adalah melalui sepotong ingot baja tahan karat, dalam proses penempaan, bersama dengan penempaan suhu tinggi yang disediakan, melalui perubahan bentuk kosong ekstrusi, melalui penempaan setelah kepadatan bodi lebih tinggi, strukturnya lebih seragam, tidak ada lubang pasir dan kotoran lainnya. Kemudian melalui pusat pemrosesan melakukan pemesinan presisi tinggi.

Bodi pengecorandibuat oleh model lilin parafin cetakan, infiltrasi model lilin parafin dalam keramik, untuk membiarkan seluruh permukaan cetakan lilin bodi membentuk lapisan keramik yang kuat. Lelehkan cetakan lilin, lalu ke dalam peleburan larutan baja tahan karat, setelah pendinginan ketuk penampilan keramik, bodi kosong dibuat uo. Ukuran pengecoran sangat akurat, penampilan luarnya halus, bersih dan rapi.

Gasket katup Diafragma
1. EPDM/ Silikon
2. EPDM+PTFE Ahersive
3. EPDM/EPDM Terpisah

Sertifikat katup Diafragma

1. Semua resin sintetis dan aditif sesuai dengan Sertifikasi FDA.

2. Komposisi kimia bahan, sifat fisik, dan proses manufaktur didokumentasikan.

3. Konsistensi 3-a otentikasi

4. CE-PED/97/23/EC

5. EN 10204-3.1

Prinsip Pengoperasian

1. Diafragma menyediakan segel bodi serta segel dudukan. Tidak ada jalur ke lingkungan luar, jadi cocok untuk proses aseptik

2. Ketika katup ditutup, bantalan tekanan yang menopang diafragma bergerak ke arah permukaan penyegelan pada bodi. Ketika pelat tekanan bergerak, diafragma menekuk dan dipaksa ke bawah ke area dudukan di tengah bodi sehingga menutup jalur aliran melalui bodi.

3. Hubungan timbal balik antara bodi dan pelat tekanan mencegah kompresi berlebih pada diafragma

4. Katup dapat dioperasikan secara manual dan kontrol operasi pneumatik dari katup solenoid

Aplikasi:

Katup diafragma, dioperasikan secara manual atau pneumatik, dirancang khusus untuk digunakan pada proses kebersihan dan aseptik di industri farmasi.

Katup sangat baik untuk kontrol aliran serta kontrol buka/tutup.

Katup diafragma lebih baik dalam fitur aliran dibandingkan dengan katup lainnya. Lebih mudah dibersihkan dan lebih baik untuk memproses zat dengan partikel. Fenomena kantong udara jarang terjadi selama aplikasi kontrol aliran.

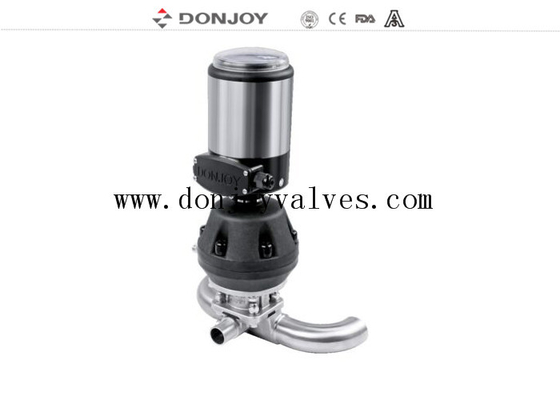

Kombinasi katup diafragma multi-port

Konfigurasi SPA dan konfigurasi GMP

Gambar produk


Ra Permukaan

Tag: katup sanitasi, katup Farmasi, katup Diafragma
