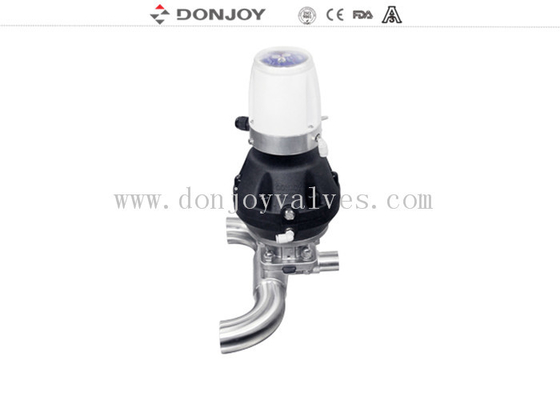

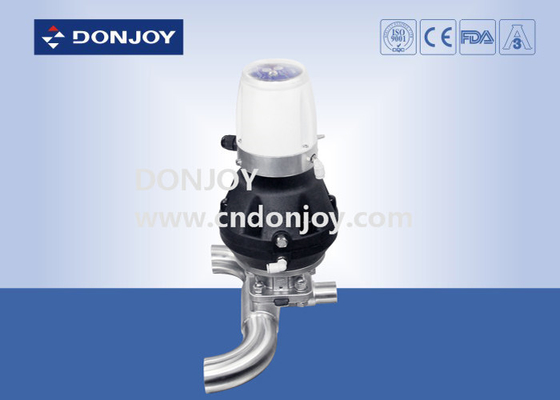

SS316 L Clamp U - C Tee Saniter Diafragma Katup DN25 - DN100 Ukuran dengan C-TOP

Klem SS316 L U - C Tee Katup Diafragma Saniter DN25 - Ukuran DN100 dengan C-TOP

Spesifikasi

Deskripsi
 Berbagai konfigurasi katup diafragma

1.      Katup diafragma dengan Penentu Posisi/Pengontrol Proses (IL-TOP)

2.      Katup diafragma dengan Unit Kontrol (C-Top)

3.      Pengatur posisi katup

4.      Modul Sensor Posisi

5.      Pegangan Plastik

6.      Pegangan baja tahan karat

7.      Aktuator baja tahan karat

8.      Katup Diafragma Elektrik

9.      Aktuator Plastik

10.    Badan: Pengecoran / Penempaan

Aplikasi:
Katup diafragma, dioperasikan secara manual atau pneumatik, dirancang khusus untuk digunakan pada proses kebersihan dan aseptik di industri farmasi.
Katup sangat baik untuk kontrol aliran serta kontrol buka/tutup.
Katup diafragma lebih baik dalam fitur aliran dibandingkan dengan katup lainnya. Lebih mudah dibersihkan dan lebih baik untuk memproses zat dengan partikel. Fenomena kantong udara jarang terjadi selama aplikasi kontrol aliran.

Badan katup:
Badan penempaankosong melewati sepotong ingot baja tahan karat, dalam proses penempaan, bersama dengan penempaan suhu tinggi yang disediakan, melalui perubahan bentuk kosong ekstrusi, melalui penempaan setelah kepadatan badan lebih tinggi, strukturnya lebih seragam, tidak ada lubang pasir dan kotoran lainnya. Kemudian melalui pusat pemrosesan melakukan pemesinan presisi tinggi.

Badan pengecorandibuat oleh model lilin parafin cetakan, infiltrasi model lilin parafin dalam keramik, untuk membiarkan seluruh permukaan cetakan lilin badan membentuk lapisan keramik yang kuat. Lelehkan model lilin, lalu ke dalam peleburan larutan baja tahan karat, setelah pendinginan ketuk penampilan keramik, badan kosong dibuat. Ukuran pengecoran sangat akurat, penampilan luarnya halus, bersih dan rapi.

Prinsip Pengoperasian

1. Diafragma menyediakan segel badan serta segel dudukan. Tidak ada jalur ke lingkungan luar, jadi cocok untuk proses aseptik

2. Ketika katup ditutup, bantalan tekanan yang menopang diafragma bergerak ke arah permukaan penyegelan pada badan. Ketika pelat tekanan bergerak, diafragma menekuk dan dipaksa ke bawah ke area dudukan di tengah badan sehingga menutup jalur aliran melalui badan.

3. Hubungan timbal balik dari badan ke pelat tekanan mencegah kompresi berlebih pada diafragma

4. Katup dapat dioperasikan secara manual dan kontrol operasi pneumatik dari katup solenoid

Sertifikat katup diafragma

1. Semua resin sintetis dan aditif sesuai dengan Sertifikasi FDA.

2. Komposisi kimia material, sifat fisik, dan proses manufaktur didokumentasikan.

3. Konsistensi 3-a otentikasi

4. CE-PED/97/23/EC

5. EN 10204-3.1

Diafragma katup

1. EPDM+PTFE (Perekat)Tablet diafragma memiliki ketahanan kimia yang tinggi, stabilitas tinggi, fleksibilitas yang baik, umur panjang, penyegelan tinggi, tidak ada degenerasi kode, dan tidak terpengaruh oleh fluktuasi suhu kinerja yang sangat baik, apakah itu siklus termal, siklus dingin, atau sistem desinfeksi uap.

Spesifikasi: 1-3", DN20-DN80

Suhu: -20 hingga 120 derajat

2. EPDM+PTFE (Terpisah) Ini dapat mengurangi toleransi diafragma dan memperpanjang masa pakai diafragma

Spesifikasi: 1-4", DN20-DN100

Suhu: -20 hingga 150 derajat

3 Segel tunggal (EPDM/SILIKON/FPM), Diafragma karet tertanam lapisan serat vulkanisir meningkatkan sifat mekaniknya, kemudian diafragma dalam tekanan dan suhu memiliki stabilitas segel tinggi, memperkuat pengerasan serat dalam baut baja tahan karat, sehingga untuk memastikan ikatan karet dan logam yang lebih baik bersama-sama. Jadi cocok untuk digunakan di lingkungan vakum.

Spesifikasi: 1-4", DN20-DN100

Suhu: -10 hingga 120 derajat

4. Gasket diafragma mini (EPDM, SILIKON, FPM, EPDM+PTFE)

Spesifikasi: 1/4"-3/4", DN6-DN15

Suhu: -20 hingga 150 derajat

Perawatan Permukaan:

1. Untuk dipoles secara mekanis: Bagian Dalam Ra＜0.5μm, Bagian Luar: Dari 1-4" Peledakan Pasir, Di Bawah 1" dengan dipoles cermin

 Gambar

 Silakan periksa formulir ukuran di bawah ini untuk informasi detail.


Jika Membutuhkan lebih banyak informasi, silakan hubungi kami secara langsung.
