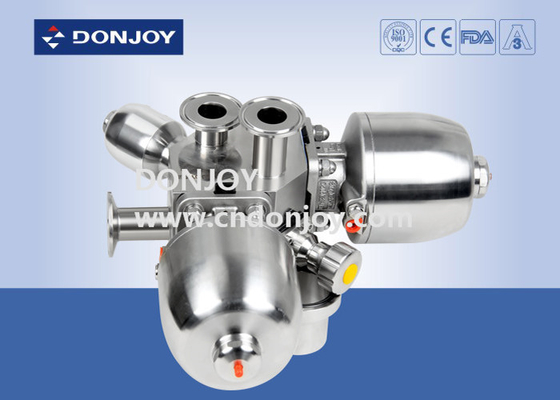

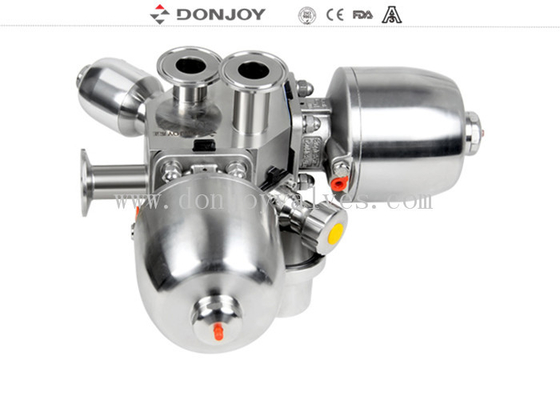

Donjoy multiport sanitasi Pneumatic Diaphragm Valve, multiport sanitasi katup

Donjoy Sanitasi Multi Port Diafragma Valve, multiport valve

Spesifikasi


Deskripsi
 Berbagai konfigurasi katup diafragma
1. Didafragma katup dengan Pisioner / Proses Controller ((IL-TOP)
2. Katup diafragma dengan Control Unit ((C-Top)
3. Pengatur posisi katup
4. Modul Sensor Posisi
5. Plastik Handle
6. pegangan stainless steel
7Akuator stainless steel
8. katup diafragma listrik
9Akuator plastik.
10Tubuh: Casting / Forging


Prinsip Operasi

1Diafragma menyediakan segel tubuh serta segel kursi. tidak ada jalur ke lingkungan luar, sehingga cocok untuk proses aseptik

2Ketika katup ditutup bantalan tekanan yang mendukung diafragma bergerak menuju permukaan penyegelan pada tubuh.Ketika piring tekanan bergerak diafragma membungkuk dan dipaksa ke bawah ke area kursi di tengah tubuh sehingga menutup jalur aliran melalui tubuh.

3Hubungan antara tubuh dan piring tekanan mencegah kompresi diafragma.

4. Katup dapat operasi manual dan operasi pneumatik kontrol atas katup solenoid

Sertifikat katup diafragma

1Semua resin sintetis dan aditif sesuai dengan sertifikasi FDA.

2Komposisi kimia bahan, sifat fisik dan proses manufaktur didokumentasikan.

3.3-konsistensi otentikasi

4.CE-PED/97/23/EC

5.EN 10204-3.1

Diafragma katup

1. EPDM+PTFE ((Lapisan)Tablet diafragma memiliki ketahanan kimia yang tinggi, stabilitas tinggi, fleksibilitas yang baik, umur panjang, penyegelan yang tinggi, tidak ada degenerasi kode, dan tidak dipengaruhi oleh fluktuasi suhu, kinerja yang sangat baik,apakah itu siklus termal, siklus dingin, atau sistem desinfeksi uap.

Sepsifikasi: 1-3", DN20-DN80

Suhu: -20 sampai 120 derajat

2. EPDM+PTFE (Separate) Ini dapat mengurangi toleransi diafragma dan memperpanjang umur layanan diafragma

Sepsifikasi: 1-4", DN20-DN100

Suhu: -20 sampai 150 derajat

3 segel tunggal (EPDM/SILICONE/FPM), diafragma karet tertanam lapisan lapisan serat vulkanisasi meningkatkan sifat mekaniknya, maka diafragma dalam tekanan dan suhu memiliki stabilitas segel tinggi,penguatan pengerasan serat dalam baut stainless steel, sehingga memastikan ikatan karet dan logam yang lebih baik bersama-sama.

Sepsifikasi: 1-4", DN20-DN100

Suhu: -10 sampai 120 derajat

4. Mini tipe diafragma gasket (EPDM, silikon, FPM, EPDM + PTFE)

Sepsifikasi: 1/4 "-3/4", DN6-DN15

Suhu: -20 sampai 150 derajat

Pengolahan permukaan:

1Untuk dipoles secara mekanis: Ra dalam < 0,5 μm, di luar: Dari 1-4 "Sandblasting, di bawah 1" dengan dipoles cermin

Menggambar
Silakan periksa formulir ukuran di bawah ini untuk informasi rinci.

Tag: katup Donjoy, katup diafragma, katup BPE
