Unit pengontrol Posisi katup cerdas untuk katup pengatur ukuran mini
Fitur Teknis
1 Input: PNP24VDC
2. Output umpan balik: PNP DC24V & 4-20mA
3. Catu daya: DC24V ±10%
4. Komunikasi Bus: AS-I BUS
5. Akurasi: Akurasi penentuan posisi ulang ≤0.2%
6. Penyesuaian: Fungsi penyesuaian otomatis satu tombol
7. Mode operasi: Operasi Manual/Otomatis
8. Fungsi diagnostik kedap bocor
9. Tampilan: dua bagian Warna Cahaya buka: Hijau/Merah, Tutup: merah/Hijau
10. Rentang Langkah: 0-60MM/0-30MM
SPESIFIKASI
|
Nama Produk
|
Posisi katup cerdas
|
|
Medium
|
Udara terkompresi yang dilumasi, gas inert
|
|
Suhu kerja maks.
|
70℃
|
|
Tekanan kerja
|
1.5 bar - 7 bar (22PSI hingga 102PSI)
|
|
Konektor
|
G1/8"
|
|
Tingkat perlindungan
|
IP67
|
|
Langkah
|
Min. 3mm; Maks. 70mm
|
|
Unit C - TOP maks.
|
31 unit C - TOP
|
|
Kabel penghubung
|
2m
|
|
AS-I BUS
|
panjang maks: 1m
|
|
Mode operasi
|
Operasi pneumatik
|
|
Sertifikat
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO
|
Aplikasi
C - TOP adalah pengontrol pneumatik yang dirancang untuk memastikan katup kontrol yang optimal.
Ini kompatibel dengan sebagian besar sistem otomatis PLC. Dalam industri makanan, minuman, farmasi,
itu dapat dipasang ke semua jenis katup pneumatik seperti katup tahan campuran, katup kupu-kupu,
katup bola, katup diafragma, katup pembalik dan katup globe, dll.
Desain dan fitur
Menghubungkan sensor dengan katup solenoid (aktuator) dengan mudah, cepat, dan ekonomis dengan penguasaan AS - I BUS.
Karena kabel sangat berkurang, pemasangan dan penyalaan menjadi lebih nyaman.
Selain itu, waktu mulai dipersingkat, dan beberapa masalah tersembunyi dalam pemasangan dapat dihindari.
Bagiannya sama dengan C - TOP standar. Satu-satunya bagian yang diubah adalah kartu bawaan,.
Konektor pengganti isolasi AS - I dan konektor kabel itu sendiri.
Unit kontrol Katup C - TOP - - 2014 Versi pengatur perpindahan
|
Model
|
Sensor
|
Katup solenoid |
Daya
|
Koneksi
|
Keterangan
|
|
1421-05-S1-V1
|
1
|
1
|
DC. 24V
|
Koneksi kabel
|
Aksi tunggal
|
|
1421-05-S1-V2
|
1
|
2
|
DC. 24V
|
Koneksi kabel
|
Aksi ganda
|
|
1421-05-S1-V3
|
1
|
3
|
DC. 24V
|
Koneksi kabel
|
Tiga efek (katup tahan campuran)
|
|
1421-05-S1-V1-AS
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Aksi tunggal
|
|
1421-05-S1-V2-AS
|
1
|
2
|
DC. 24V
|
AS-I BUS
|
Aksi ganda
|
|
1421-05-S1-V3-AS
|
1
|
3
|
DC. 24V
|
AS-I BUS
|
Tiga efek (katup tahan campuran)
|
Versi pengatur mekanis
|
Model
|
Sensor
|
Katup solenoid |
Daya
|
Koneksi
|
Keterangan
|
|
1421-05-S1-V1-M
|
1
|
1
|
DC. 24V
|
Koneksi kabel
|
Aksi tunggal
|
|
1421-05-S1-V1-M
|
2
|
1
|
DC. 24V
|
Koneksi kabel
|
Aksi tunggal
|
|
1421-05-S1-V2-M
|
2
|
2
|
DC. 24V
|
Koneksi kabel
|
Aksi ganda
|
|
1421-05-S1-V3-M
|
3
|
3
|
DC. 24V
|
Koneksi kabel
|
Tiga efek (katup tahan campuran)
|
|
1421-05-S1-V1-AS-M
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Aksi tunggal
|
|
1421-05-S1-V1-AS-M
|
2
|
1
|
DC. 24V
|
AS-I BUS
|
Aksi tunggal
|
|
1421-05-S1-V2-AS-M
|
2
|
2
|
DC. 24V
|
AS-I BUS
|
Aksi ganda
|
|
1421-05-S1-V3-AS-M
|
3
|
3
|
DC. 24V
|
AS-I BUS
|
Tiga efek (katup tahan campuran)
|

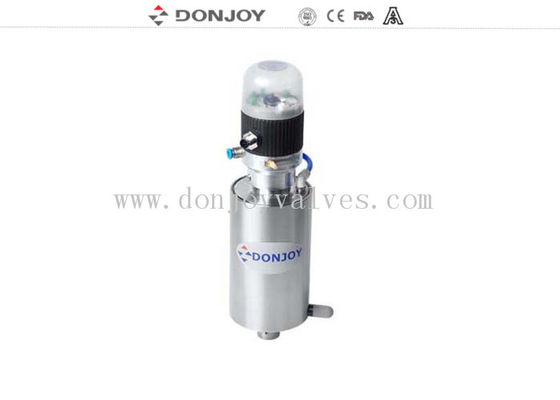

Instalasi

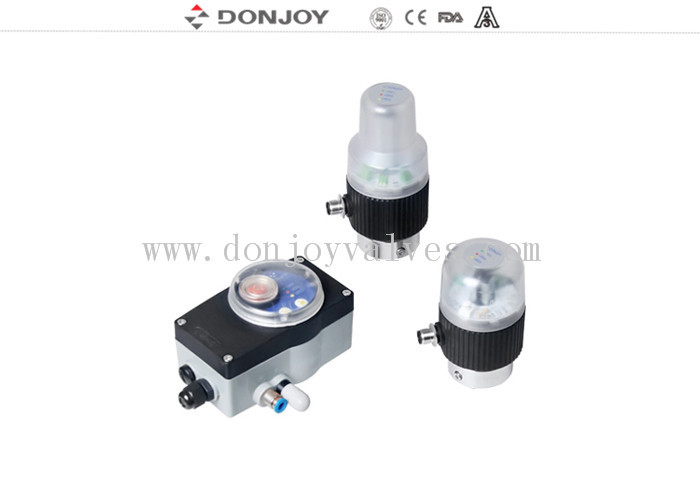

Tampilan produk
