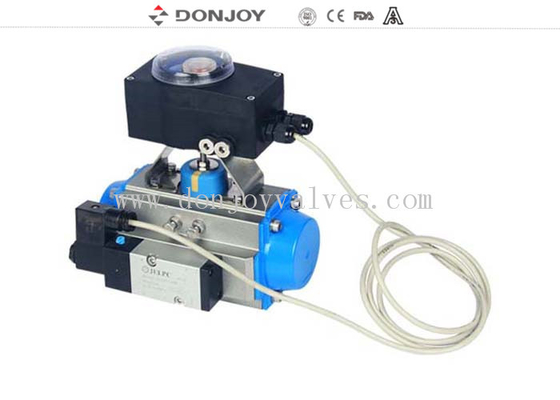

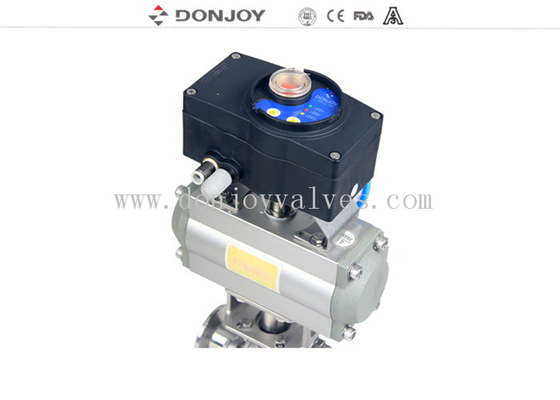

Aktuator Aluminium Katup dengan unit kontrol C TOP-1561 Cerdas untuk umpan balik PLC
Fitur Teknis
1 Input: PNP24VDC
2. Output umpan balik: PNP DC24V & 4-20mA
3. Catu daya: DC24V & plusmn; 10%
4. Komunikasi Bus: AS-I BUS
5. Akurasi: Akurasi penentuan posisi ulang & le; 0.2%
6. Penyesuaian: Fungsi penyesuaian otomatis satu tombol
7. Mode operasi: Operasi Manual/Otomatis
8. Fungsi diagnostik kedap kebocoran
9. Tampilan: dua bagian Warna Cahaya buka: Hijau/Merah, Tutup: merah/Hijau
10. Rentang Strok: 0-180 derajat
SPESIFIKASI
| Nama Produk |
Penentu posisi katup cerdas |
| Medium |
Udara tekan yang dilumasi, gas inert |
| Suhu kerja maks. |
70℃ |
| Tekanan kerja |
1.5 bar - 7 bar (22PSI hingga 102PSI) |
| Konektor |
G1/8" |
| Tingkat perlindungan |
IP67 |
| Aliran udara |
200NL |
| Fitur |

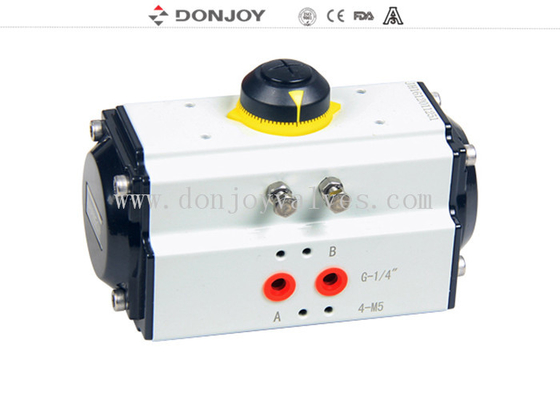

Aktuator pneumatik aksi ganda |
| Struktur |
Bisa dengan sensor Posisi |
| Strok |
180 derajat |
| Unit C - TOP maks. |
31 unit C - TOP |
| Kabel penghubung |
2m |
| AS-I BUS |
panjang maks.: 1m |
Aplikasi
C - TOP adalah pengontrol pneumatik yang dirancang untuk memastikan katup kontrol yang optimal.
Ini kompatibel dengan sebagian besar sistem otomatis PLC. Dalam industri makanan, minuman, farmasi,
itu bisa dipasang ke semua jenis katup pneumatik seperti katup bukti campuran, katup kupu-kupu, katup bola, katup diafragma, katup pembalik dan katup globe dll.
Desain dan fitur
Menghubungkan sensor dengan katup solenoid (aktuator) dengan mudah, cepat, dan ekonomis dengan penguasaan AS - I BUS.
Karena kabel sangat berkurang, pemasangan dan permulaan menjadi lebih nyaman.
Selain itu, waktu mulai dipersingkat, dan beberapa masalah tersembunyi dalam pemasangan dapat dihindari. Bagiannya sama dengan C - TOP standar. Satu-satunya bagian yang diubah adalah kartu bawaan,. Konektor pengganti isolasi AS - I dan konektor kabel itu sendiri.
Unit kontrol Katup C - TOP - - 2014
Versi pengatur perpindahan
|
Model
|
Sensor
|
Katup solenoid |
Daya
|
Koneksi
|
Keterangan
|
|
1421-05-S1-V1
|
1
|
1
|
DC. 24V
|
Koneksi kabel
|
Aksi tunggal
|
|
1421-05-S1-V2
|
1
|
2
|
DC. 24V
|
Koneksi kabel
|
Aksi ganda
|
|
1421-05-S1-V3
|
1
|
3
|
DC. 24V
|
Koneksi kabel
|
Tiga efek (katup bukti campuran)
|
|
1421-05-S1-V1-AS
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Aksi tunggal
|
|
1421-05-S1-V2-AS
|
1
|
2
|
DC. 24V
|
AS-I BUS
|
Aksi ganda
|
|
1421-05-S1-V3-AS
|
1
|
3
|
DC. 24V
|
AS-I BUS
|
Tiga efek (katup bukti campuran)
|
Versi pengatur mekanis
|
Model
|
Sensor
|
Katup solenoid |
Daya
|
Koneksi
|
Keterangan
|
|
1421-05-S1-V1-M
|
1
|
1
|
DC. 24V
|
Koneksi kabel
|
Aksi tunggal
|
|
1421-05-S1-V1-M
|
2
|
1
|
DC. 24V
|
Koneksi kabel
|
Aksi tunggal
|
|
1421-05-S1-V2-M
|
2
|
2
|
DC. 24V
|
Koneksi kabel
|
Aksi ganda
|
|
1421-05-S1-V3-M
|
3
|
3
|
DC. 24V
|
Koneksi kabel
|
Tiga efek (katup bukti campuran)
|
|
1421-05-S1-V1-AS-M
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Aksi tunggal
|
|
1421-05-S1-V1-AS-M
|
2
|
1
|
DC. 24V
|
AS-I BUS
|
Aksi tunggal
|
|
1421-05-S1-V2-AS-M
|
2
|
2
|
DC. 24V
|
AS-I BUS
|
Aksi ganda
|
|
1421-05-S1-V3-AS-M
|
3
|
3
|
DC. 24V
|
AS-I BUS
|
Tiga efek (katup bukti campuran)
|
