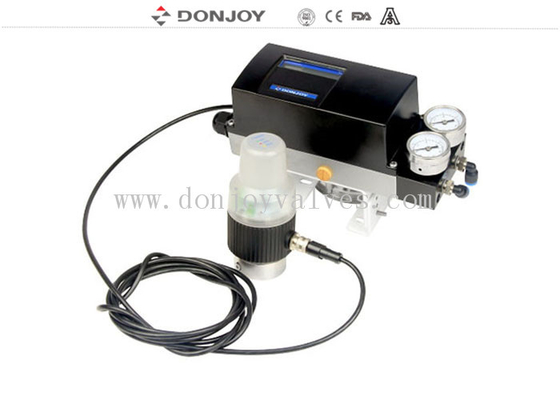

Posisi katup cerdas tipe persegi untuk katup bola Non-retensi
Spesifikasi
|
Nama Produk
|
Posisi Katup Cerdas Tipe Persegi
|
|
Daya
|
DC.24V
|
|
Tekanan Kerja
|
10 bar
|
|
Tekanan pneumatik
|
4-7 bar
|
|
Material
|
SS304 / 316
|
|
Suhu kerja
|
10℃ ~ 130℃ (-10℃ ~ 150℃ untuk katup kursi sudut dan katup globe)
|
|
Tingkat perlindungan
|
IP67
|
|
Fungsi standar
|
Input sinyal 0/4-20mA ke 0-5/10V
|
|
Fungsi opsional
|
Output umpan balik posisi 0/4-20mA, 0-5/10V
|
|
Fungsi opsional
|
Kontrol Jaring Perangkat
|
|
Antarmuka operasi
|

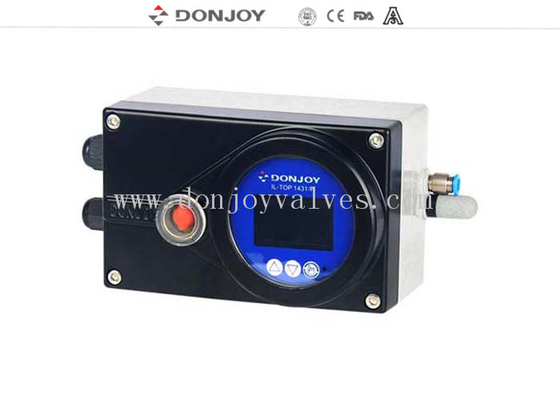

Tampilan LCD
|
|
Pengemasan
|
Kemasan gelembung untuk setiap katup.
Pengemasan luar adalah karton atau kotak kayu lapis.
Atau sesuai permintaan pelanggan.
Biasanya dalam waktu 20 hari setelah menerima uang muka T/T.
|
|
Opsional
|
Gasket: NBR / MVQ / FPM
|
Fitur fungsi
Sertifikasi perlindungan ledakan: EXD Ⅱ BT4
Tingkat perlindungan: IP67
Input sinyal: 0-4/20mA, 0-5/10V
Umpan balik sinyal: 0-4/20mA, 0-5/10V
Protokol BUS: DEVICE NET BUS
Fitur teknis
Kontrol dapat digunakan sebagai penentu posisi atau pengontrol proses.
Sebagai penentu posisi, ia dapat mengatur posisi katup sesuai dengan titik yang ditetapkan.
Sebagai pengontrol proses, MPU akan menerima sinyal dari kontrol dengan membandingkan nilai posisi pengaturan katup dengan posisi katup yang sebenarnya, melalui algoritma kontrol PIC, pengontrol proses akan menggerakkan katup ke penentu posisi katup yang tepat.
Pengontrol terdiri dari MPU, unit deteksi dengan mengontrol sinyal, detektor posisi, tampilan LCD, keyboard, dan katup piezoelektrik, dll.
Instalasi

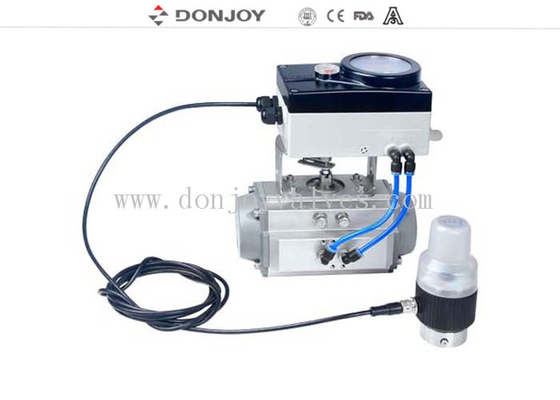

Aktuator perjalanan sudut dapat ditawarkan, seperti katup kupu-kupu, katup bola, dan katup, dll.
Spesifikasi: 1 inci - 12 inci, DN25 - DN200
Informasi pemesanan
Pengontrol Persegi IL-TOP-S
|
Model
|
Fitur
|
Umpan balik posisi
|
Deskripsi
|
|
IL-TOP-S-001-M
|
Penentu Posisi + Kontrol Proses
|
4-20mA/0-5/10V
|
Aksi tunggal
|
|
IL-TOP-S-002-M
|
Penentu Posisi + Kontrol Proses
|
4-20mA/0-5/10V
|
Aksi ganda
|
|
IL-TOP-S-001
|
Penentu Posisi + Kontrol Proses
|
TIDAK
|
Aksi tunggal
|
|
IL-TOP-S-002
|
Penentu Posisi + Kontrol Proses
|
TIDAK
|
Aksi ganda
|
|
IL-TOP-S-001-BUS
|
Penentu Posisi + Kontrol Proses + BUS
|
|
Aksi tunggal + BUS
|
|
IL-TOP-S-002-BUS
|
Penentu Posisi + Kontrol Proses + BUS
|
|
Aksi ganda + BUS
|
Pengontrol Persegi IL-TOP-S (Perlindungan Ledakan: EXD Ⅱ BT4)
|
Model
|
Fitur
|
Umpan balik posisi
|
Deskripsi
|
|
IL-TOP-S-001-M-EX
|
Penentu Posisi + Kontrol Proses
|
4-20mA/0-5/10V
|
Aksi tunggal - Tingkat Ledakan
|
|
IL-TOP-S-002-M-EX
|
Penentu Posisi + Kontrol Proses
|
4-20mA/0-5/10V
|
Aksi ganda - Tingkat Ledakan
|
|
IL-TOP-S-001-EX
|
Penentu Posisi + Kontrol Proses
|
TIDAK
|
Aksi tunggal - Tingkat Ledakan
|
|
IL-TOP-S-002-EX
|
Penentu Posisi + Kontrol Proses
|
TIDAK
|
Aksi ganda - Tingkat Ledakan
|
|
IL-TOP-S-001-BUS-EX
|
Penentu Posisi + Kontrol Proses + BUS
|
|
Aksi tunggal, BUS - Perlindungan ledakan
|
|
IL-TOP-S-002-BUS-EX
|
Penentu Posisi + Kontrol Proses + BUS
|
|
Aksi ganda, BUS - Perlindungan ledakan
|
