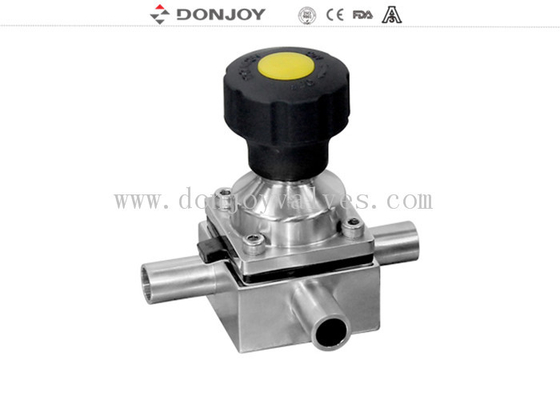

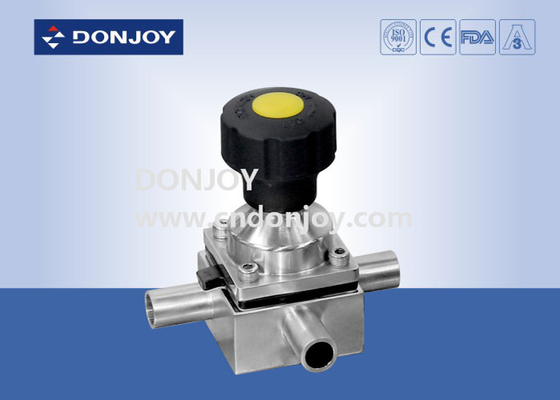

Katup diafragma tiga arah mini manual plastik SS 316L dengan 3 port, Ujung Las

Katup diafragma tiga arah mini manual plastik SS 316L dengan 3port, Ujung Las

Spesifikasi


Aplikasi

1. Katup didaphragm dengan Penentu Posisi/Pengontrol Proses (IL-TOP)
2. Katup diafragma dengan Unit Kontrol (C-Top)
3. Pengatur Posisi Katup
4. Modul Sensor Posisi
5. Aktuator baja tahan karat
6. Aktuator Plastik

Operasi Listrik
7. Katup Diafragma Listrik

Operasi Manual
8. Pegangan Plastik
9. Pegangan baja tahan karat

Material Badan Katup
10. Badan: Pengecoran / Penempaan

Prinsip Pengoperasian

1. Diafragma menyediakan segel badan serta segel dudukan. Tidak ada jalur ke lingkungan luar, jadi cocok untuk proses aseptik

2. Ketika katup ditutup, bantalan tekanan yang menopang diafragma bergerak ke arah permukaan penyegelan pada badan. Ketika pelat tekanan bergerak, diafragma menekuk dan dipaksa ke bawah ke area dudukan di tengah badan sehingga menutup jalur aliran melalui badan.

3. Hubungan timbal balik antara badan dan pelat tekanan mencegah kompresi berlebih pada diafragma

4. Katup dapat dioperasikan secara manual dan kontrol operasi pneumatik dari katup solenoida

Sertifikat Katup Diafragma

1. Semua resin sintetis dan aditif sesuai dengan Sertifikasi FDA.

2. Komposisi kimia material, sifat fisik, dan proses manufaktur didokumentasikan.

3. Konsistensi 3-a otentikasi

4. CE-PED/97/23/EC

5. EN 10204-3.1

Diafragma katup

1. EPDM+PTFE (Perekat)Tablet diafragma memiliki ketahanan kimia yang tinggi, stabilitas tinggi, fleksibilitas yang baik, umur panjang, penyegelan yang tinggi, tidak ada degenerasi kode, dan tidak terpengaruh oleh fluktuasi suhu kinerja yang sangat baik, baik itu siklus termal, siklus dingin, atau sistem desinfeksi uap.

Spesifikasi: 1-3", DN20-DN80

Suhu: -20 hingga 120 derajat

2. EPDM+PTFE (Terpisah) Ini dapat mengurangi toleransi diafragma dan memperpanjang masa pakai diafragma

Spesifikasi: 1-4", DN20-DN100

Suhu: -20 hingga 150 derajat

3 Segel tunggal (EPDM/SILICONE/FPM), Diafragma karet yang disematkan lapisan serat vulkanisir meningkatkan sifat mekaniknya, kemudian diafragma dalam tekanan dan suhu memiliki stabilitas segel yang tinggi, memperkuat pengerasan serat dalam baut baja tahan karat, sehingga memastikan ikatan karet dan logam yang lebih baik bersama-sama. Jadi cocok untuk digunakan di lingkungan vakum.

Spesifikasi: 1-4", DN20-DN100

Suhu: -10 hingga 120 derajat

4. Gasket diafragma mini (EPDM, SILICONE,FPM,  EPDM+PTFE)

Spesifikasi: 1/4"-3/4", DN6-DN15

Suhu: -20 hingga 150 derajat

Perawatan Permukaan:

1. Untuk dipoles secara mekanis: Bagian Dalam Ra＜0.5μm, Bagian Luar: Dari 1-4" Sandblasting,  Di bawah 1" dengan dipoles cermin

Jika Membutuhkan informasi lebih lanjut, silakan hubungi kami secara langsung.
