4 Inch SS 316L Manual Multi Port Saniter Diaphragm Valve Tipe U - B Tee
Katup tiga arah + Katup Sampling, dirancang untuk mengoptimalkan sudut mati, tetapi ada kebutuhan khusus pipa cabang kecil untuk pipa besar, ideal pipa lurus ≥DN50,ekspor Cabang dan kursi 1/2 "-3/4"
Deskripsi
Katup diafragma, yang dioperasikan secara manual atau pneumatik, dirancang khusus untuk digunakan pada proses higienis dan aseptik di industri farmasi.
Katup ini sangat baik untuk kontrol aliran serta kontrol terbuka / dekat.
Klep diafragma memiliki fitur aliran yang lebih baik dibandingkan dengan katup lain. lebih mudah untuk membersihkan dan lebih baik untuk memproses zat dengan partikel.
jarang terjadi selama penerapan kontrol aliran.
Spesifikasi
|
Nama produk:
|
Manual Multi-port Sanitasi Diaphragm Valve Tipe U - B Tee
|
|
Bahan bodi katup:
|
SS316L
|
|
Bahan segel:
|
Perekat silkon tunggal/ Perekat PTFE+EPDM/Dua buah
PTFE+EPDM
|
|
Tekanan kerja maksimum:
|
6 sampai 10Bar (tergantung pada diafragma)
|
|
Max.Suhu kerja:
|
-30 derajat C sampai 130 derajat C (tergantung pada diafragma)
|
|
Ukuran yang tersedia:
|
1'-4'', DN25-DN100
|
|
Koneksi yang tersedia:
|
Klem / pengelasan / benang / koneksi khusus
|
|
Tersedia standar:
|
3A / BPE / DIN / ISO / IDF
|
|
Dioperasikan:
|
Manual, Pneumatic
|
|
Struktur yang tersedia:
|
lurus, tee, tipe U, dasar tangki
|
|
Kontrol:
|
Smart positioner katup / kontrol C-TOP / posisi sensor
|
|
Sertifikat
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Lingkup aplikasi:
|
Produk susu, makanan, minuman, farmasi, kosmetik, dll
|
|
Arah katup:
|
Bersikaplah tinggi.
|
|
Nomor pelabuhan:
|
Arah multi-port
|
Badan katup:
Badan penempaankosong melalui sepotong stainless steel ingot, dalam proses penempaan, bersama dengan suhu tinggi penempaan memberikan, melalui ekstrusi kosong perubahan bentuk,melalui penempaan setelah bodypendendity lebih tinggiKemudian melalui pusat pengolahan melakukan pemesinan presisi tinggi.
Tubuh castingdibuat dengan cetakan model lilin parafin, cetakan lilin parafin menembus keramik, sehingga seluruh permukaan cetakan lilin tubuh membentuk lapisan keramik yang kuat.kemudian ke dalam peleburan larutan stainless steel, setelah pendinginan memukul keluar penampilan keramik, tubuh kosong dibuat.Ukuran casting sangat akurat, penampilan luar adalah smooth, bersih dan rapi.
Operasi Pneumatik
1. Didafragma katup dengan Positioner/Process Controller ((IL-TOP)
2. Katup diafragma dengan Control Unit ((C-Top)
3. Pengatur posisi katup
4. Modul Sensor Posisi
5. Aktuator stainless steel
6. Alat penggerak plastik
Operasi Listrik
7. katup diafragma listrik
Operasi manual
8. Plastik Handle
9. pegangan stainless steel
Bahan bodi katup
10Tubuh: Casting / Forging
Diafragma:
Single Seal: Untuk EPDM kisaran suhu sekitar -10 sampai 120 derajat, Dan cocok untuk digunakan di lingkungan vakum
EPDM + PTFE (Pengikat): Suhu sama dengan Single Sea, Tapi untuk diafragma PTFE dengan ketahanan kimia tinggi, Stabilitas Tinggi, Fleksibilitas Baik, umur panjang, high Sealing,Tidak ada Degenerasi dingin.Ini juga bisa digunakan untuk Sistem desinfeksi uap.
EPDM + PTFE ((Separate), Suhu Max dapat menderita 150 derajat dapat dapat bekerja dalam kondisi buruk
Dan ketika Anda meminta penawaran dan tidak menandai permintaan, kami akan memberikan EPDM + PTFE ((Lapisan) satu
Tentang pengolahan: Jika untuk dipoles mekanik: Ra sekitar 0,3 um, Jika dipoles listrik: Ra sekitar 0,25 um. Juga bisa sesuai permintaan pelanggan

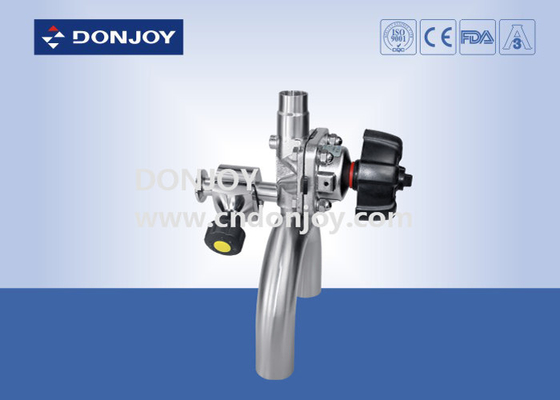

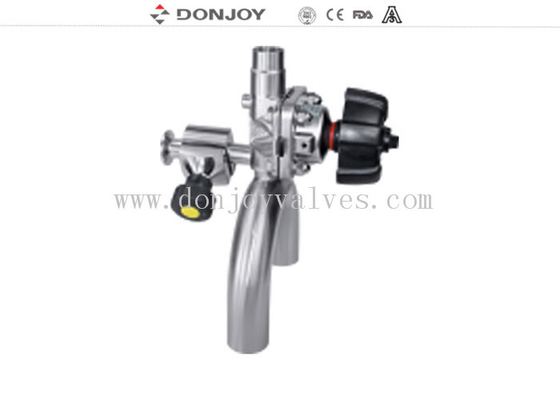

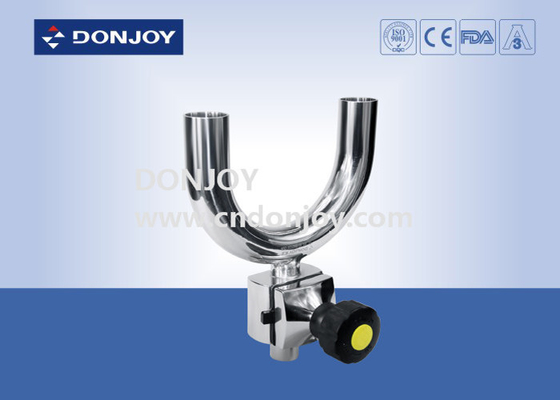

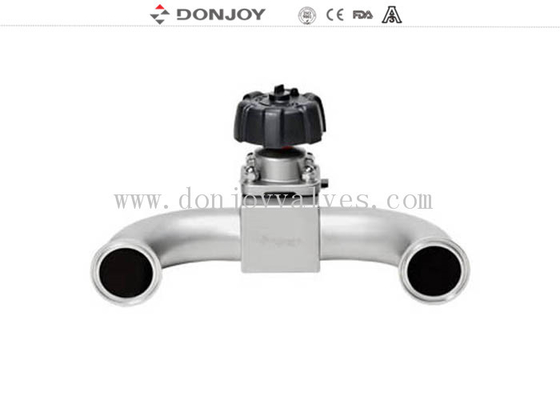

Gambar produk
Tampilan produk
Tag: katup diafragma, katup pharmaceutical, katup sanitasi
