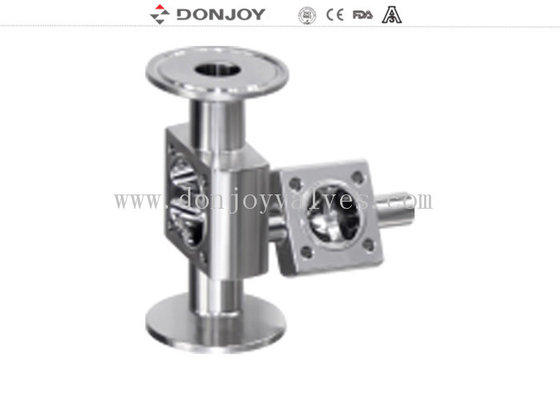

Katup Diafragma Baja Tahan Karat Multi-port 1/2 Inci, Sambungan Pengelasan 3 katup port
Berbagai konfigurasi katup Diafragma
1. Katup didaphragma dengan Pisitioner/Pengontrol Proses (IL-TOP)
2. Katup diafragma dengan Unit Kontrol (C-Top)
3. Pengatur posisi katup
4. Pegangan plastik
5. Pegangan baja tahan karat
6. Aktuator baja tahan karat
7. Aktuator plastik
8. Badan: Pengecoran / Penempaan / Badan Katup Baja Bulat
Spesifikasi
|
Nama Produk:
|
Katup Diafragma Baja Tahan Karat Pneumatik Multi-port 1/2 Inci
Katup dengan Sambungan Pengelasan
|
|
Material Badan Katup:
|
badan tempa 1.4404/316L
|
|

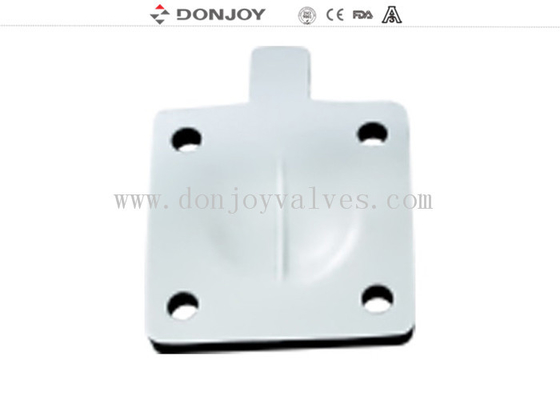

Material Segel:
|
Dua potong PTFE+EPDM(standar)
EPDM/SILIKON/FPM satu potong, satu potong perekat
PTFE+EPDM(opsional)
|
|
Tekanan Kerja Maks:
|
6 bar hingga 8 bar (tergantung diafragma)
|
|
Suhu Kerja Maks:
|
-10 derajat C hingga 130 derajat C (tergantung diafragma)
|
|
Ukuran yang Tersedia :
|
1/2"-2" DN25-DN50
|
|
Sambungan yang Tersedia:
|
Klem/pengelasan/sambungan khusus
|
|
Standar yang Tersedia:
|
3A/BPE/DIN/ISO/IDF
|
|
Dioperasikan:
|
Aktuator pneumatik (baja tahan karat dan plastik)
|
|
Struktur yang Tersedia:
|
5 port dan 3 katup kontrol (M-53A)
6 port dan 4 katup kontrol (M-64A)
|
|
Kontrol:
|
Penentu posisi katup pintar / kontrol C-TOP / sensor posisi
|
|
Sertifikat:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Ruang lingkup aplikasi:
|
Susu, makanan, minuman, farmasi, kosmetik, dll
|
|
Kombinasi:
|
3 katup kontrol, 5 port
|
Aplikasi
Katup diafragma, dioperasikan secara manual atau pneumatik, dirancang khusus untuk digunakan pada proses higienis dan aseptik di industri farmasi.
Katup sangat baik untuk kontrol aliran serta kontrol buka/tutup.
Katup diafragma lebih baik dalam fitur aliran dibandingkan dengan katup lainnya. Lebih mudah dibersihkan dan lebih baik untuk memproses zat dengan partikel. Fenomena kantong udara jarang terjadi selama aplikasi kontrol aliran.
Badan Katup
Badan tempakosong adalah melalui sepotong ingot baja tahan karat, dalam proses penempaan, bersama dengan penyediaan penempaan suhu tinggi, melalui perubahan bentuk kosong ekstrusi, melalui penempaan setelah kepadatan tubuh lebih tinggi, strukturnya lebih seragam, tidak ada lubang pasir dan kotoran lainnya. Kemudian melalui pusat pemrosesan melakukan pemesinan presisi tinggi.
Badan pengecorandibuat oleh model lilin parafin cetakan, infiltrasi model lilin parafin dalam keramik, untuk membiarkan seluruh permukaan cetakan lilin tubuh membentuk lapisan keramik yang kuat. Lelehkan modl lilin, lalu ke dalam peleburan larutan baja tahan karat, setelah pendinginan ketuk penampilan keramik, badan kosong dibuat. Ukuran pengecoran sangat akurat, penampilan luarnya halus, bersih dan rapi.
Fitur struktur
Desain diafragma baru.
Perawatan sederhana, aman, dan mudah dioperasikan.
Fungsi pengosongan diri.
Memiliki nilai KV yang sangat baik.
Sterilisasi dan pembersihan CIP/SIP.

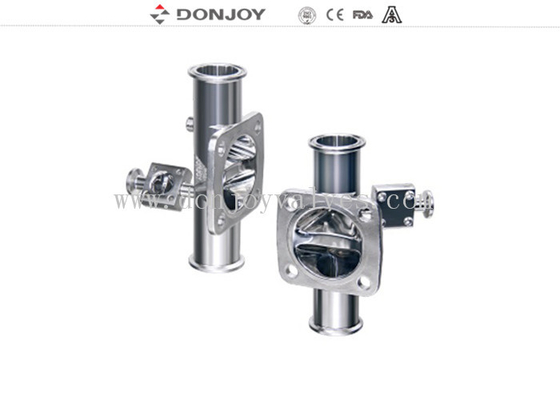

Katup diafragma Multiport Tipe M-53A
Tiga katup kontrol, 5 port
Kursi titik air
Dua kursi katup pengambilan sampel loop tertutup terintegrasi
Sarankan pemasangan S1 ke atas
Katup diafragma Multiport Tipe M-64A
Empat katup kontrol, 6 port
Blok katup steril dan port terbuat dari blok baja tahan karat,
Blok multi-fungsi dengan beberapa aplikasi terintegrasi, titik penggunaan WFI, pengambilan sampel,
saluran pembuangan kondensat, pengisian ke dalam wadah yang lebih besar, pengeringan, pasokan uap steril untuk SI
Desain produk
