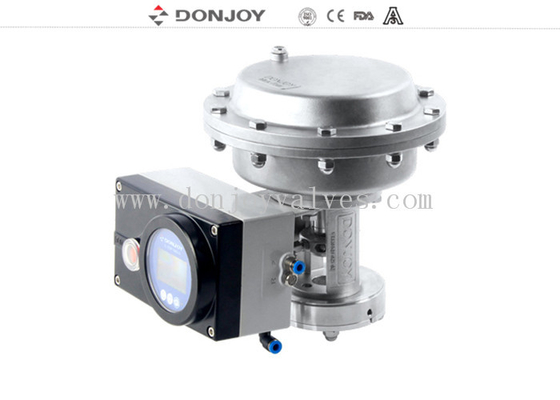

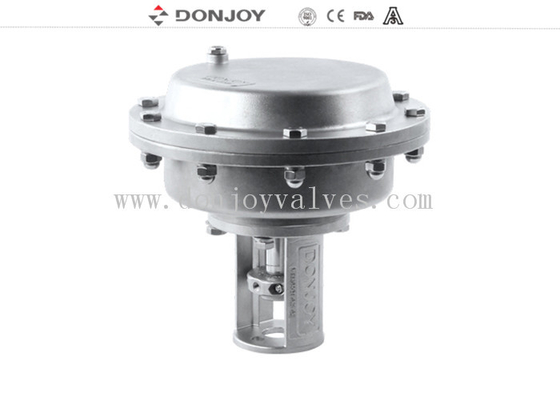

Baja tahan karat Tekanan tinggi Diafragma Pneumatic actuator Dengan operasi posisi katup cerdas
Deskripsi
Membrane pneumatic actuator adalah actuator linear vertikal.The actuator memiliki karakteristik teknis konfigurasi fleksibel dan kombinasi,cepat membuka dan menutup kecepatan,semua bahan baja tahan karat, dll. Aktuator dapat diterapkan pada katup bola, katup kursi dll,macam-macam katup stroke linier.Berbagai fungsi kontrol otomatis juga dapat dikonfigurasi,seperti umpan balik posisi katup,Unit kontrol katup, pengontrol proses, katup posisi cerdas, dll
Spesifikasi teknis
Spesifikasi silinder:Φ160,Φ250
Tekanan sumber udara:4-7 bar
Suhu kerja:-10°C sampai 80°C
Mode eksekusi: bertindak tunggal (gas/beku),normal close,normal open
Aksi ganda ((gas/gas)
Tindakan eksekusi:Liner stroke (stroke lurus)
Spesifikasi
|
Nama produk:
|
Baja tahan karat Tekanan tinggi Diafragma Pneumatic actuator Dengan operasi posisi katup cerdas |
|
Bahan bodi katup:
|
SS304 atau SS316L
|
|
Tekanan kerja:
|
20Bar
|
|
Suhu kerja:
|
120 derajat
|
|
Ukuran yang tersedia:
|
DN25-DN200 atau 1" - 8"
|
|
Koneksi:
|
Las, Clamp, Thread, Flange dll.
|
|
Dioperasikan:
|
Kepala kontrol
|
|
Konfigurasi:
|
IL-TOP / C-TOP / FKQ-TOP dll.
|
|
Kotak indikator sinyal:
|
Opsional
|
|
Struktur:
|
Dengan IL - TOP
|
|
Nomor model:
|
VJZ223Q2
|
|
IL - TOP:
|
Penempatan katup cerdas
|
Fitur
Dengan posisi katup cerdas / IL - TOP
Dengan alat penggerak pneumatik
Opsional
C -TOP / IL - TOP / pengontrol listrik
Pilih Model
| Ukuran |
Tindakan |
Rekomendasi kisaran |
Tekanan maksimum |
| Bekerja untuk katup tegak lurus |
| 150 |
Akting tunggal |
DN25-DN50,1"-2" |
20 bar |
| DN65,2.5" |
10 bar |
| DN80,3" |
8 bar |
| DN100,4" |
5 bar |
| 150 |
Akting ganda |
DN25-DN50,1"-2" |
20 bar |
| DN65,2.5" |
20 bar |
| DN80,3" |
16 bar |
| DN100,4" |
10 bar |
| 250 |
Berfungsi tunggal |
DN65,2.5" |
20 bar |
| DN80,3" |
20 bar |
| DN100,4" |
20 bar |
| DN125,5" |
8 bar |
| DN150,6" |
6 bar |
| 250 |
Akting ganda |
DN100,4" |
20 bar |
| DN125,5" |
15 bar |
| DN150,6" |
10 bar |
| DN200,8" |
8 bar |
Konfigurasi fungsi
1) Tipe dasar:penggerak pneumatik
2) Pneumatic actuator + perangkat manual
3)Pneumatic actuator + perangkat umpan balik F-TOP-1671
4)Pneumatic actuator + positioner katup IL-TOP-1441
5)Pneumatic actuator + positioner katup IL-TOP-1891
6)Pneumatic actuator + perangkat manual + posisi katup-1441
7)Pneumatic actuator + split valve positioner IL-TOP-1441
